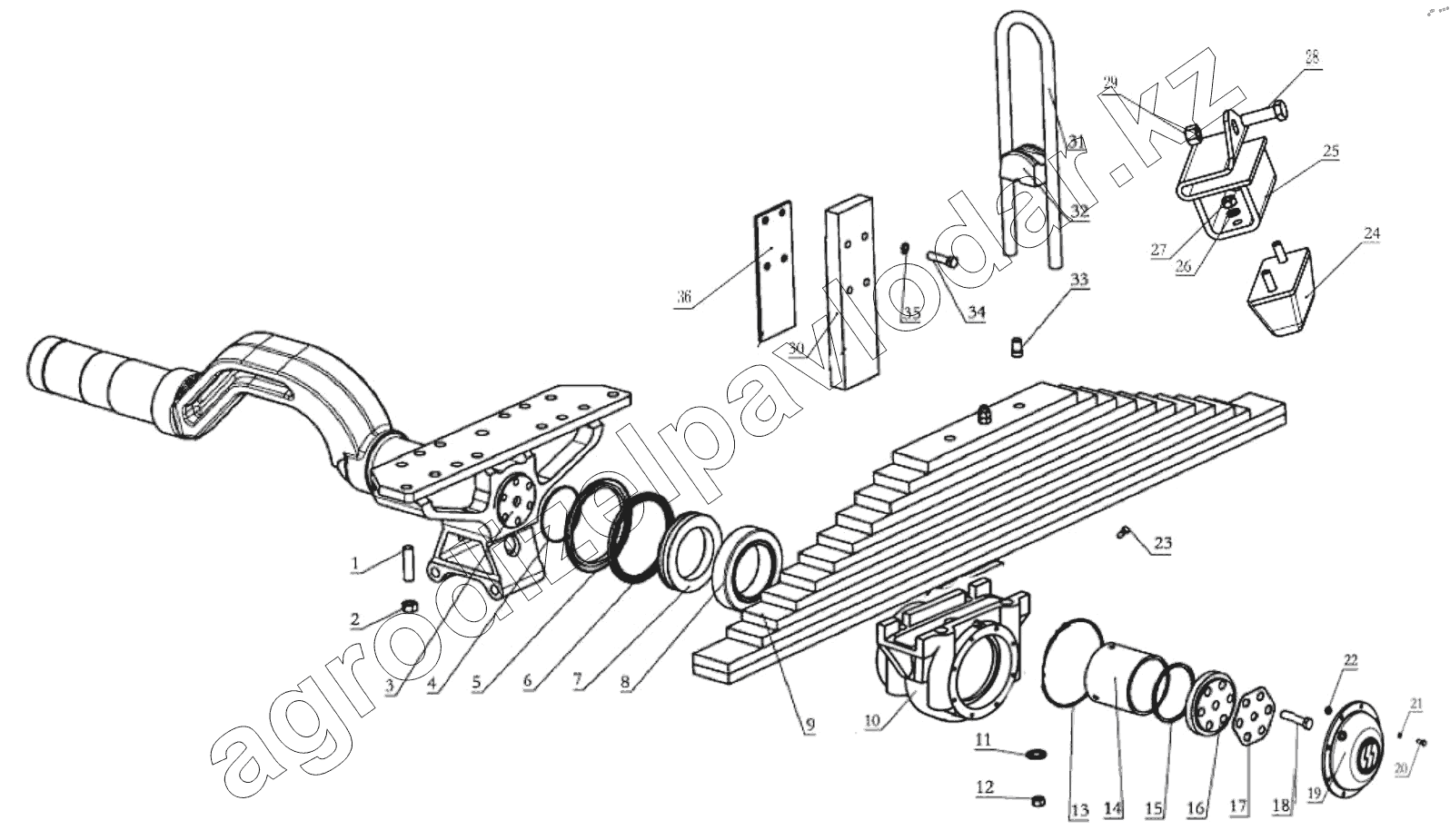

Каталог запасных частей к технике: Shaanxi Shacman SX13164N456. REAR SUSPENSION (DC96319520507) I
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 199014520227 | Stud bolts | Нет на складе | ||
| 2 | 190003871353 | Type 1 Hex Nut - Fine Tooth - A-- Nut | Нет на складе | ||
| 3 | DZ95259525215 | Balance shaft assembly | Нет на складе | ||
| 4 | DZ91259520504 | Seal ring | Нет на складе | ||
| 5 | DZ91259520222 | Ring | Нет на складе | ||
| 6 | AZ9114520223 | Кольцо уплотнительное | Нет на складе | ||
| 7 | 199114520136 | Кольцо уплотнительное | Нет на складе | ||
| 8 | 199114520042 | Подшипник | Нет на складе | ||
| 9 | DZ9118520220 | Rear leaf spring assembly | Нет на складе | ||
| 10 | DZ91259525035 | Balanced axle housing | Нет на складе | ||
| 11 | 188000340022 | Washer | Нет на складе | ||
| 12 | DZ91259527024 | Dtf hex flange nut | Нет на складе | ||
| 13 | DZ91259520505 | O-ring seal | Нет на складе | ||
| 14 | 199014520191 | Втулка | Нет на складе | ||
| 15 | AZ9100520008 | Positioning washer | Нет на складе | ||
| 15 | 199114520059 | Positioning washer | Нет на складе | ||
| 15 | 199014520306 | Positioning washer | Нет на складе | ||
| 15 | 199014520303 | Positioning washer | Нет на складе | ||
| 15 | 199014520194 | Positioning washer | Нет на складе | ||
| 15 | 199014520193 | Positioning washer | Нет на складе | ||
| 15 | 199014520192 | Positioning washer | Нет на складе | ||
| 16 | DZ95259520844 | Bearing block | Нет на складе | ||
| 17 | DZ95259520845 | Stop washer | Нет на складе | ||
| 18 | Q151B1850TF2 | Hex bolt | Нет на складе | ||
| 19 | DZ91259520211 | Shell cover | Нет на складе | ||
| 19 | DZ91259520212 | Shell cover | Нет на складе | ||
| 20 | Q150B0822T1F3 | Hex head bolt | Нет на складе | ||
| 21 | Q40308 | Шайба пружинная | Нет на складе | ||
| 22 | 190003962021 | Hex plug screw | Нет на складе | ||
| 23 | DZ91259520301 | Hex head bolt | Нет на складе | ||
| 24 | 158600520021 | Ограничитель | Нет на складе | ||
| 25 | DZ91259520500 | Buffer block bracket | Нет на складе | ||
| 26 | Q40310 | Шайба | Нет на складе | ||
| 27 | Q340B10T2F3 | Type 1 hex nut | Нет на складе | ||
| 28 | Q151B1440TF3 | Hex.bolt | Нет на складе | ||
| 29 | 190003888620 | Self-locking nuts | Нет на складе | ||
| 30 | DZ95319520000 | Guide plate | Нет на складе | ||
| 31 | DZ9118520124 | Rear spring riding bolt | Нет на складе | ||
| 32 | 199000520021 | Седло стремянки | Нет на складе | ||
| 33 | 199000520006 | Направляющий палец | Нет на складе | ||
| 34 | Q151B1460T1F3 | Hexagon head bolts-fine pitch | Нет на складе | ||
| 35 | Q40314 | Шайба пружинная | Нет на складе | ||
| 36 | DZ95259520306 | Balance board | Нет на складе | ||
| 36 | DZ95259520302 | Balance board | Нет на складе | ||
| 36 | DZ95259520301 | Balance board | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
