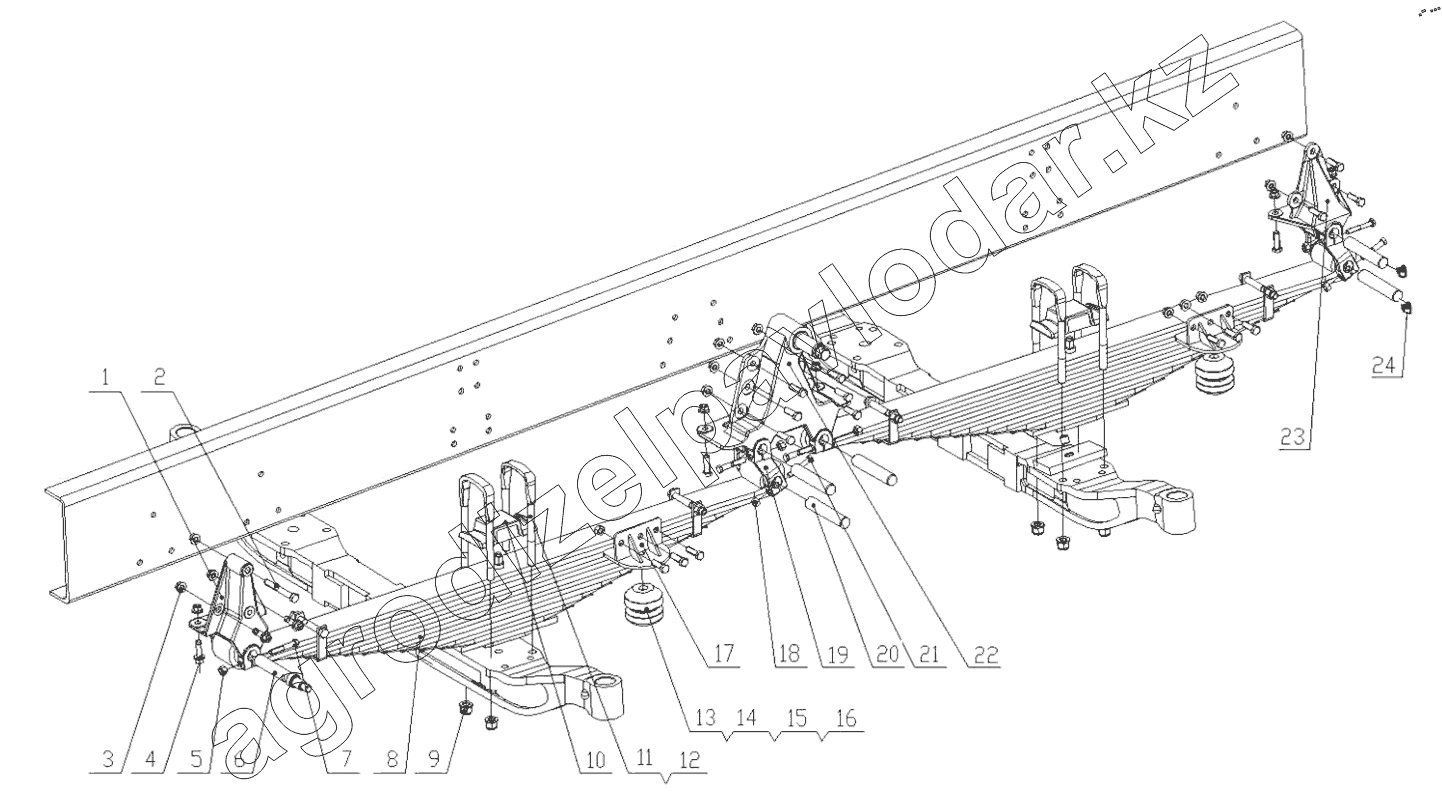

Каталог запасных частей к технике: Shaanxi Shacman SX13164N456. FRONT SUSPENSION
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | SZ970000020 | Front spring left front bracket | Нет на складе | ||
| 1 | SZ970000021 | Front spring right front bracket | Нет на складе | ||
| 2 | Q151B14110TF3 | Hexagon head bolts-fine pitch | Нет на складе | ||
| 3 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 4 | 06.02813.4914 | Болт М14х1,5х45-10,9-МАN183-В1 | Нет на складе | ||
| 4 | 06.02813.4913 | Болт М14х40 | Нет на складе | ||
| 4 | 06.02813.4912 | Hexagon head bolt | Нет на складе | ||
| 5 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 6 | DZ9100520007 | Стремянка рессоры | Нет на складе | ||
| 7 | Q151C1275 | Hexagon head bolts - fine teeth | Нет на складе | ||
| 8 | DZ95319690100 | Front leaf spring assembly | Нет на складе | ||
| 9 | DZ95319690100 | Front leaf spring assembly | Нет на складе | ||
| 9 | 190003888626 | Гайка | Нет на складе | ||
| 10 | 188000520002 | Накладка | Нет на складе | ||
| 11 | AZ9100520007 | Front spring riding bolt | Нет на складе | ||
| 12 | 199014520259 | Front spring u-bolt | Нет на складе | ||
| 13 | 188000520017 | Упор амортизатора | Нет на складе | ||
| 14 | 188000520019 | Болт | Нет на складе | ||
| 15 | Q40310 | Шайба | Нет на складе | ||
| 16 | Q340B10T2F3 | Type 1 hex nut | Нет на складе | ||
| 17 | DZ96319690103 | Front spring limit bracket assembly | Нет на складе | ||
| 18 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 19 | SZ970000026 | Front spring hanger assembly | Нет на складе | ||
| 20 | 199100520065 | Палец | Нет на складе | ||
| 21 | Q151C1270 | Болт | Нет на складе | ||
| 22 | SZ970000022 | Front leaf spring middle bracket assembly | Нет на складе | ||
| 22 | SZ970000024 | Front leaf spring middle bracket | Нет на складе | ||
| 23 | SZ970000025 | back spring bracket | Нет на складе | ||
| 24 | 190003963124 | Масленка | Нет на складе | ||
| 24 | 190003963127 | Масленка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
