Каталог запасных частей к технике: Shaanxi Shacman SX13164N456. REAR SUSPENSION (DC96319520507) II
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
2
2
2
2
3
4
4
5
5
6
6
7

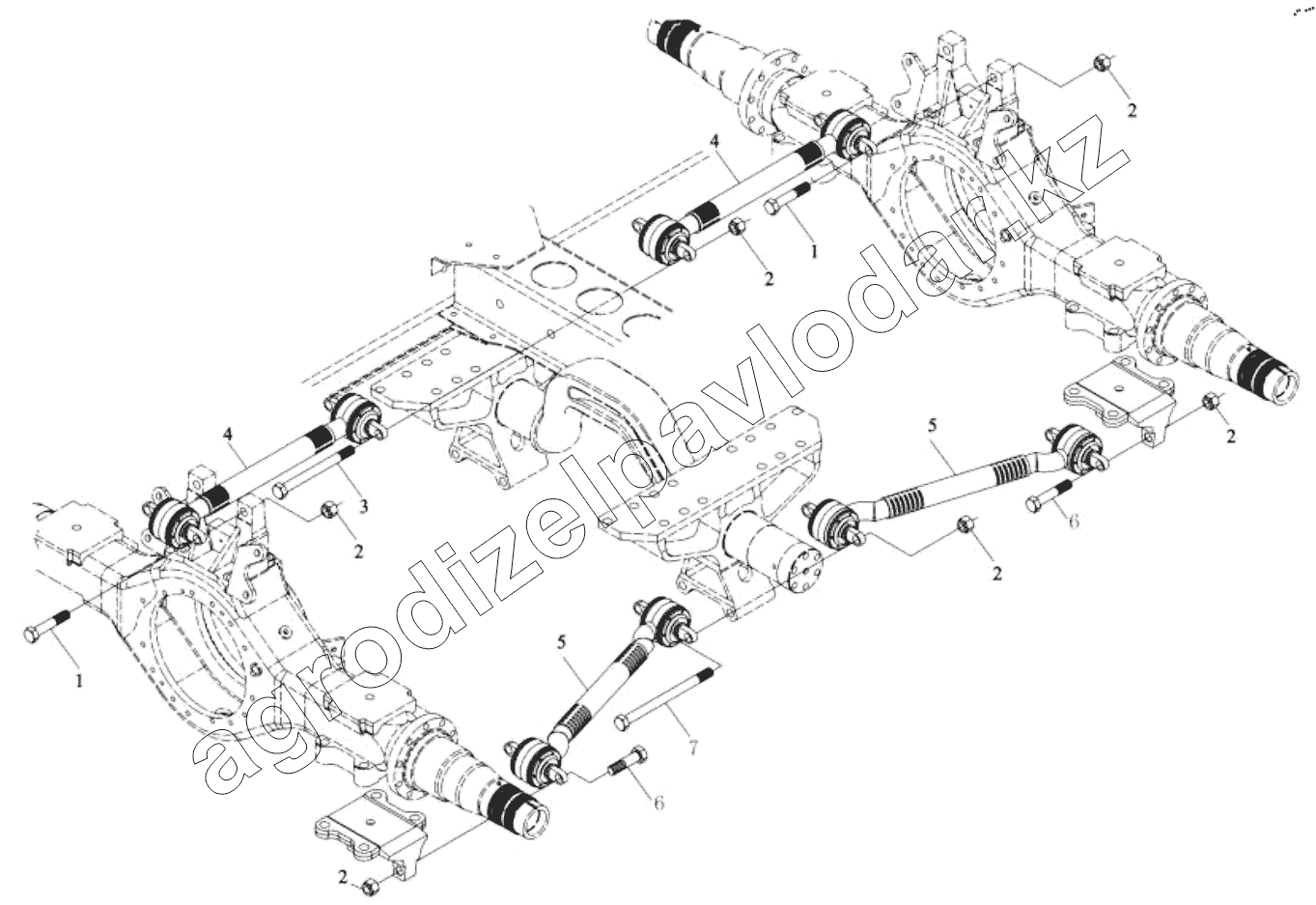

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q151B20100TF3 | Hexagon head bolt-fine thread | Нет на складе | ||
| 2 | DZ91259527020 | DTF Hex flange nut | Нет на складе | ||
| 3 | Q151B20240TF3 | Hexagon head bolts | Нет на складе | ||
| 4 | DZ91259525274 | Upper thrust rod assembly | Нет на складе | ||
| 5 | DZ91259525275 | Lower thrust rod assembly | Нет на складе | ||
| 6 | Q151B2090TF3 | Hexagon head bolts | Нет на складе | ||
| 7 | Q151B20200TF3 | Hexagon head bolt-fine thread | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
