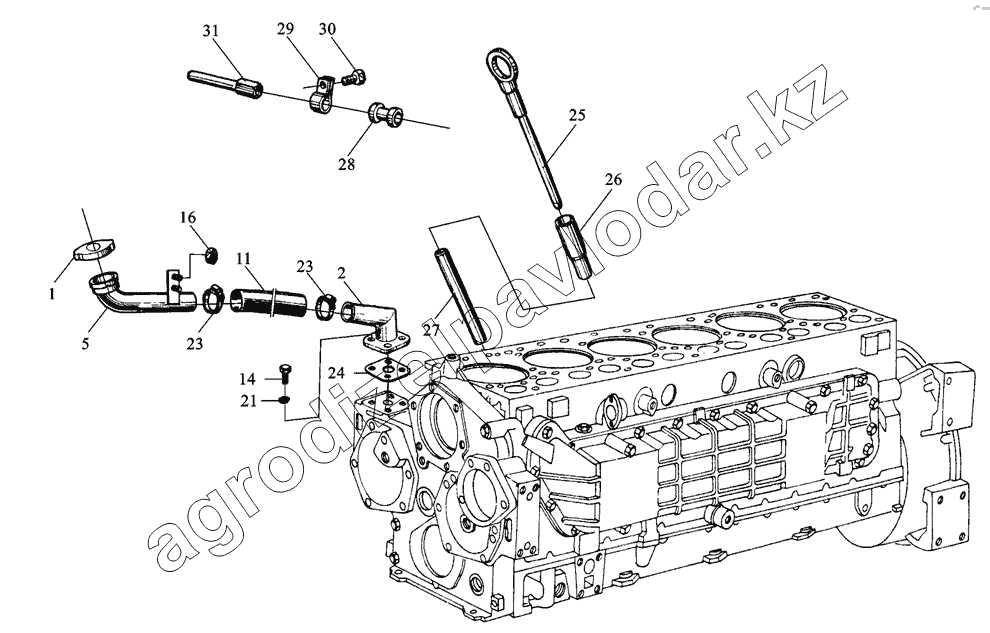

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Блок цилиндров
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 612600010533 | 612600010533 | Головка трубки 10 | Нет на складе | ||
| 612600010557 | 612600010557 | Трубка масляного щупа | Нет на складе | ||
| 612600010558 | 612600010558 | Трубка масляного щупа | Нет на складе | ||
| 1 | 612600010489 | Крышка масляная | Нет на складе | ||
| 2 | 61560010028 | Трубка маслоприемная | Нет на складе | ||
| 3 | 612600010622 | Труба | Нет на складе | ||
| 3 | 612600010522 | Трубка маслоприемная | Нет на складе | ||
| 4 | 61500010079 | Патрубок резиновый | Нет на складе | ||
| 5 | 90003802321 | Болт М6х16 D00933 | Нет на складе | ||
| 6 | 90003888451 | Гайка VМS D00980 | Нет на складе | ||
| 7 | 90003931082 | Шайба прижимная В6 D0127-А3С | Нет на складе | ||
| 8 | 90003989306 | Хомут стягивающий 38154N5074 | Нет на складе | ||
| 9 | 614010086 | Уплотнительная пластина | Нет на складе | ||
| 10 | 612600010556 | Указатель уровня масла | Нет на складе | ||
| 10 | 612600010554 | Указатель уровня масла | Нет на складе | ||
| 10 | 612600010532 | Щуп масляный | Нет на складе | ||
| 11 | 61800010331 | Установочная трубка щупа | Нет на складе | ||
| 12 | 61800010334 | Трубка 10 в сборе | Нет на складе | ||
| 13 | 612600010638 | Втулка резиновая | Нет на складе | ||
| 14 | 612600010647 | Хомут прижимной | Нет на складе | ||
| 15 | 90003802411 | Болт М8х16 DIN933-88Zn | Нет на складе | ||
| 16 | 612600010609 | Кронштейн для крепления шланга | Нет на складе | ||
| 16 | 612600010616 | Кронштейн для крепления шланга | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
