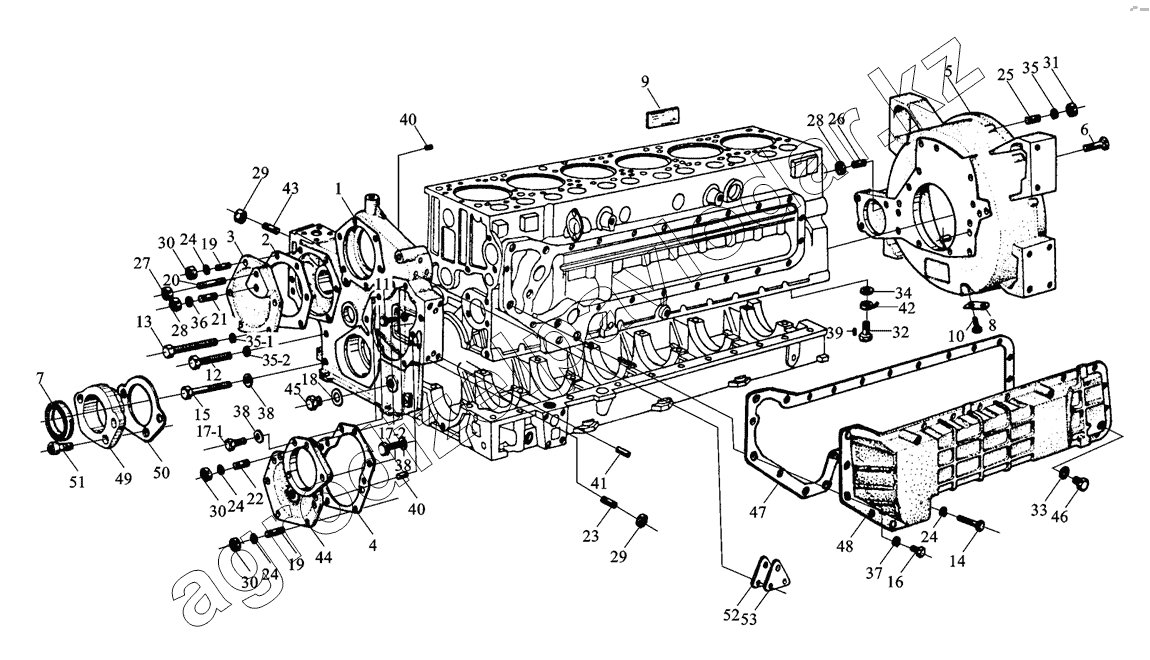

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Блок цилиндров
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
4
5
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17-1
17-2
18
19
19
20
21
22
23
24
24
24
24
25
26
27
28
28
29
29
30
30
30
31
32
33
34
35-1
35-2
36
37
38
38
38
39
40
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 61560010094B | Блок распред.шестерен | Нет на складе | ||
| 1 | 612600010516 | Блок распред.шестерен | Нет на складе | ||
| 2 | 61500010175 | Прокладка | Нет на складе | ||
| 2 | 61560010069 | Прокладка | Нет на складе | ||
| 3 | 614010040 | Прокладка крышки | Нет на складе | ||
| 4 | 614010070 | Прокладка под крышку | Нет на складе | ||
| 5 | 61500010012 | Кожух маховика SАЕ 1 | Нет на складе | ||
| 5 | 612600010305 | Картер маховика | Нет на складе | ||
| 6 | 61500010101 | Болт | Нет на складе | ||
| 6 | 61500010062 | Болт | Нет на складе | ||
| 7 | 61500010037 | Установочное кольцо переднего сальника | Нет на складе | ||
| 7 | 61500010038 | Передний сальник | Нет на складе | ||
| 7 | 61500010046 | Передний сальник | Нет на складе | ||
| 8 | 180021011 | Крышка смотрового окошка | Нет на складе | ||
| 9 | 612600010193 | Табличка товарная | Нет на складе | ||
| 10 | 90003802511 | Болт М10х18 D00933 | Нет на складе | ||
| 11 | 90003802523 | Болт М10х25 D00933 | Нет на складе | ||
| 12 | 90003802561 | Болт М10х75 D00933 | Нет на складе | ||
| 13 | 90003802576 | Болт М10х90 D00933 | Нет на складе | ||
| 14 | 90003800458 | Болт 4М8х70 DIN931 | Нет на складе | ||
| 15 | 90003800571 | Болт М10х80 D00931 | Нет на складе | ||
| 16 | 90003802424 | Болт М8х25 D00933 | Нет на складе | ||
| 17-1 | 90003862524 | Винт под угольник М10х20 D00921 | Нет на складе | ||
| 17-2 | 90003862532 | Винт под угольник М10х30 D00912 | Нет на складе | ||
| 18 | 90003098086 | Кольцо уплотнительное | Нет на складе | ||
| 19 | 90003813429 | Шпилька двусторонняя М8х22 D00939 | Нет на складе | ||
| 20 | 90003813470 | Шпилька двусторонняя М8х60 D00939 | Нет на складе | ||
| 21 | 90003811531 | Шпилька двусторонняя М10х30 D00835 | Нет на складе | ||
| 22 | 90003813443 | Шпилька двусторонняя М8х30 D00939 | Нет на складе | ||
| 23 | 90003813628 | Шпилька двусторонняя М12х30 D00939 | Нет на складе | ||
| 24 | 90003932023 | Шайба пружинная В8 D00137 | Нет на складе | ||
| 25 | 90003813537 | Шпилька двусторонняя М10х35 D00939 | Нет на складе | ||
| 26 | 90003813527 | Шпилька двусторонняя М10х28 D00939 | Нет на складе | ||
| 27 | 90003888451 | Гайка VМS D00980 | Нет на складе | ||
| 28 | 90003888452 | Гайка заклепная VМ10 D00980 | Нет на складе | ||
| 29 | 90003888453 | Гайка заклепная VМ12 D00980 | Нет на складе | ||
| 30 | 90003871252 | Гайка | Нет на складе | ||
| 31 | 90003871305 | Гайка заклепная М10 D00934 | Нет на складе | ||
| 32 | 90003962621 | Болт А8D07623 | Нет на складе | ||
| 33 | 90003098014 | Шайба уплотнительная А14х18 D07603 | Нет на складе | ||
| 34 | 90003098015 | Шайба уплотнительная А14х20 DIN7603 | Нет на складе | ||
| 35-1 | 90003932024 | Шайба пружинная В10 D00137 | Нет на складе | ||
| 35-2 | 90003931122 | Шайба В10 D00127 | Нет на складе | ||
| 36 | 90003930012 | Шайба 10,5 D07340 | Нет на складе | ||
| 37 | 90003930271 | Шайба прижимная | Нет на складе | ||
| 38 | 90003932025 | Шайба седловидная А10 D00137 | Нет на складе | ||
| 39 | 90003909603 | Вкладыш 3х8 D01481 | Нет на складе | ||
| 40 | 90003901507 | Вкладыш 10m6х16 D00007 | Нет на складе | ||
| 41 | 90003901604 | Вкладыш цилиндрический 12m6х20 DIN7 | Нет на складе | ||
| 42 | 61560010047 | Впрыскивающее сопло | Нет на складе | ||
| 42 | 61560010090 | Распылитель в сборе | Нет на складе | ||
| 43 | 90003813638 | Шпилька двусторонняя М12х35 D00939 | Нет на складе | ||
| 44 | 61500010008A | Крышка привода распред вала. | Нет на складе | ||
| 45 | 90003962051 | Болт СМ30х1,5 D07604 | Нет на складе | ||
| 46 | 90003962020 | Болт А14х1,5 D07604 | Нет на складе | ||
| 47 | 614010084B | Прокладка крышки камеры охл-я масла | Нет на складе | ||
| 48 | 614010083B | Крышка камеры охлаждения масла | Нет на складе | ||
| 49 | AZ1500010336A | Корпус перднего сальника | Нет на складе | ||
| 50 | 614010106A | Прокладка | Нет на складе | ||
| 51 | 90003862327 | Винт под угольник | Нет на складе | ||
| 52 | 615G00120005 | Прокладка | Нет на складе | ||
| 53 | 615T3-1010001 | Трехугольная крышка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
