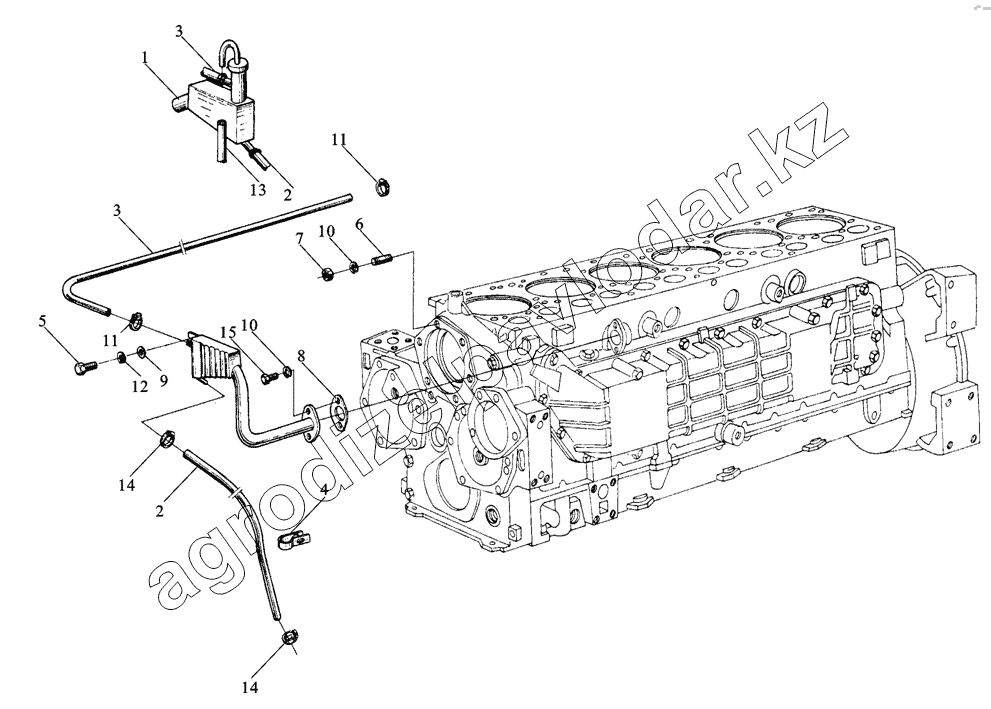

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Блок цилиндров
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
3
4
5
6
6
6
7
8
9
10
10
11
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 612600010267 | Сепаратор масляный | Нет на складе | ||
| 2 | 61500010174 | Шланг | Нет на складе | ||
| 3 | 612G00040038 | Трубка резиновая | Нет на складе | ||
| 4 | 609E110049 | Кронштейн | Нет на складе | ||
| 5 | 90003802321 | Болт М6х16 D00933 | Нет на складе | ||
| 6 | 90003813447 | Шпилька двусторонняя М8х35 D00939 | Нет на складе | ||
| 6 | 90003813470 | Шпилька двусторонняя М8х60 D00939 | Нет на складе | ||
| 6 | 90003813429 | Шпилька двусторонняя М8х22 D00939 | Нет на складе | ||
| 7 | 90003871252 | Гайка | Нет на складе | ||
| 8 | 90003069303 | Пластина установочная 30х53х1 D71511 | Нет на складе | ||
| 9 | 90003936101 | Шайба прижимная А6,4 D09021 | Нет на складе | ||
| 10 | 90003932023 | Шайба пружинная В8 D00137 | Нет на складе | ||
| 11 | 90003989336 | Хомут стяжной 22/16 N05074 | Нет на складе | ||
| 12 | 90003931082 | Шайба прижимная В6 D0127-А3С | Нет на складе | ||
| 13 | 90003179784 | Топливная трубка | Нет на складе | ||
| 14 | 90003989336 | Хомут стяжной 22/16 N05074 | Нет на складе | ||
| 15 | 90003862427 | Винт М8х20 D00912 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
