Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Радиатор
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
5
5
5
5
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
17
17
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
36
37
38
39
40
41
42
43

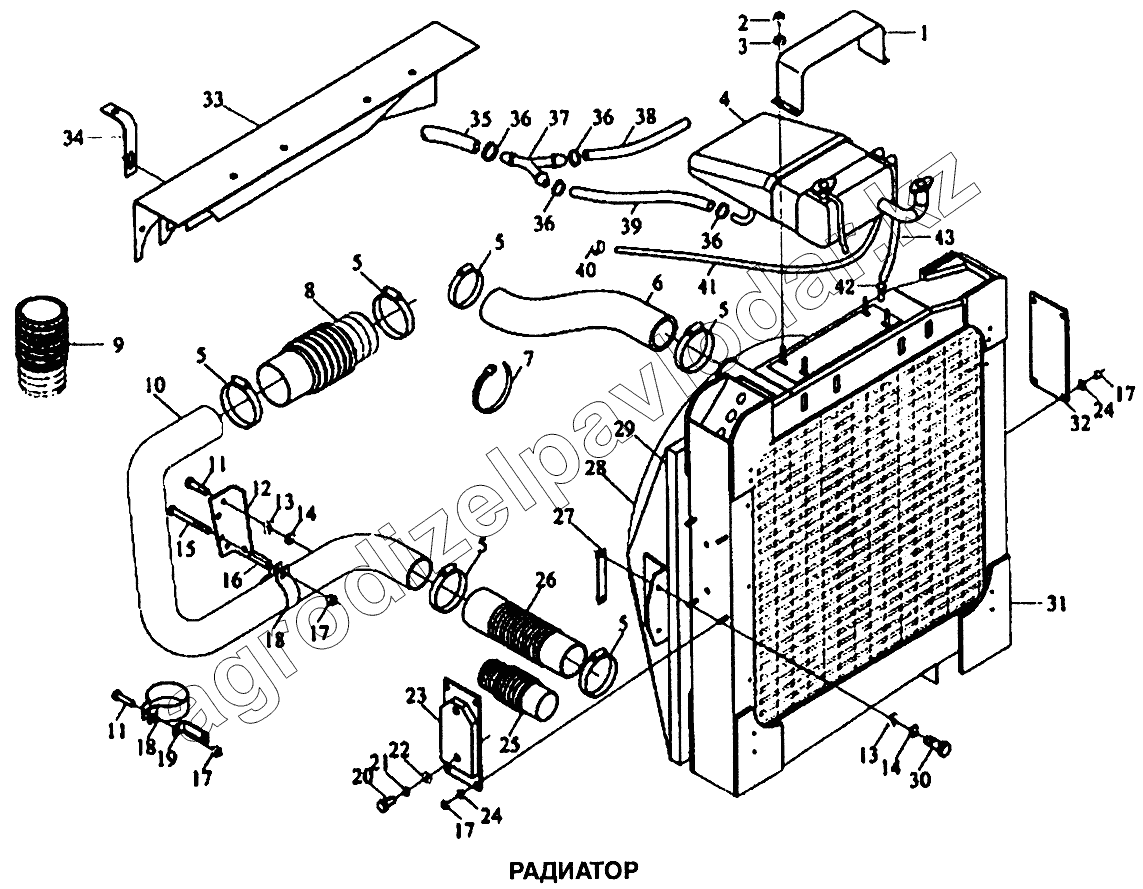

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 990123600134 | 990123600134 | Шланг | Нет на складе | ||
| 199100530161 | 199100530161 | Кронштейн | Нет на складе | ||
| 199100530161 | 199100530161 | Кронштейн | Нет на складе | ||
| 1 | DZ9100530022 | П-образная опора | Нет на складе | ||
| 2 | Q340В06 | Гайка | Нет на складе | ||
| 3 | Q40306 | Шайба | Нет на складе | ||
| 4 | DZ9112530110 | Расширительный бачок | Нет на складе | ||
| 5 | 90003989308 | Хомут | Нет на складе | ||
| 6 | 199100530130 | Патрубок | Нет на складе | ||
| 7 | 190003171697 | Хомут | Нет на складе | ||
| 8 | 61000060239 | Патрубок гофрированный | Нет на складе | ||
| 9 | 99112530148 | Патрубок гофрированный | Нет на складе | ||
| 10 | 199112530282 | Коленообразная труба | Нет на складе | ||
| 11 | Q150В0830 | Болт | Нет на складе | ||
| 12 | 199100530146 | Кронштейн | Нет на складе | ||
| 13 | 90003932961 | Шайба | Нет на складе | ||
| 14 | Q40308 | Шайба пружинная | Нет на складе | ||
| 15 | Q150В0875 | Болт | Нет на складе | ||
| 16 | 135700730118 | Втулка | Нет на складе | ||
| 17 | Q33208 | Гайка | Нет на складе | ||
| 18 | 90003990037 | Хомут | Нет на складе | ||
| 19 | 61500010032 | Кронштейн | Нет на складе | ||
| 20 | Q150В1020 | Болт | Нет на складе | ||
| 21 | Q40310 | Шайба | Нет на складе | ||
| 22 | Q40010 | Шайба | Нет на складе | ||
| 23 | 161500530022 | Кронштейн правый | Нет на складе | ||
| 24 | Q40308 | Шайба пружинная | Нет на складе | ||
| 25 | 99112530349 | Патрубок гофрированный | Нет на складе | ||
| 26 | 199112530281 | Патрубок гофрированный | Нет на складе | ||
| 27 | 178000530009 | Прижимная пластина | Нет на складе | ||
| 28 | DZ9112530050 | Диффузор в сборе | Нет на складе | ||
| 29 | 190003129804 | Уплотнительная резинка | Нет на складе | ||
| 30 | Q150В0820 | Болт | Нет на складе | ||
| 31 | 99112530268 | Радиатор | Нет на складе | ||
| 32 | 161500530023 | Левый кронштейн | Нет на складе | ||
| 33 | 199112530193 | Защитная панель | Нет на складе | ||
| 34 | 1-99-974-237 | Скоба | Нет на складе | ||
| 35 | 89000530006 | Шланг | Нет на складе | ||
| 36 | 190003989340 | Хомут | Нет на складе | ||
| 37 | 99100530126 | Тройник | Нет на складе | ||
| 38 | 16100840031 | Трубка подвода | Нет на складе | ||
| 39 | 16100840033 | Шланг | Нет на складе | ||
| 40 | 159000360205 | Хомут | Нет на складе | ||
| 41 | 99114530139 | Трубка | Нет на складе | ||
| 42 | 190003989300 | Хомут | Нет на складе | ||
| 43 | 99114530138 | Трубка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
