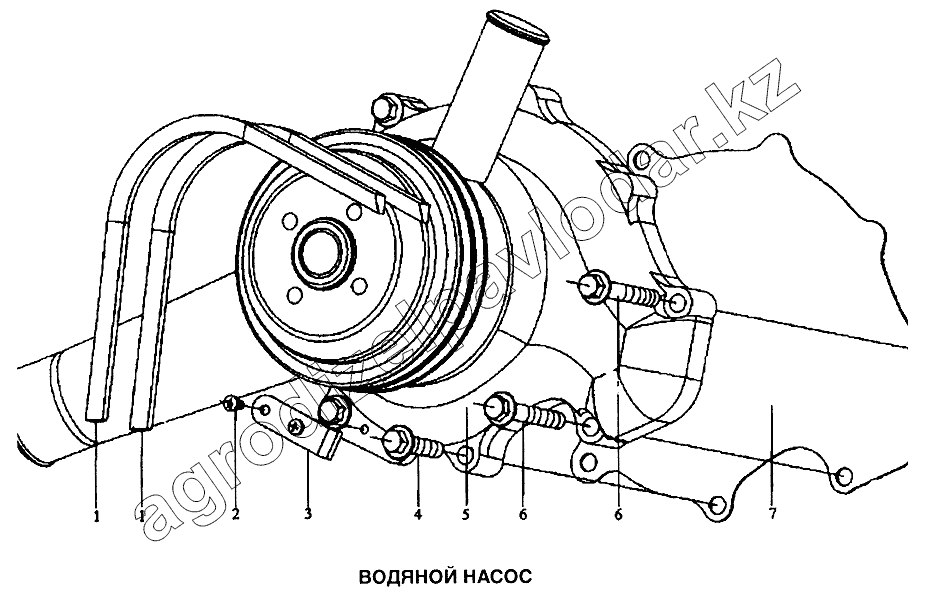

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Насос водяной
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
4
5
6
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 186-1307050 | Ремень вентилятора | Нет на складе | ||
| 2 | Q2140510 | Болт М5х10 | Нет на складе | ||
| 3 | 6105Q-1002039 | Кронштейн | Нет на складе | ||
| 4 | Q1841045 | Болт с шестигранной головкой М10х45 | Нет на складе | ||
| 5 | М3400-1307100А | Деталь водяного насоса | Нет на складе | ||
| 6 | Q1841070 | Болт М10х70 | Нет на складе | ||
| 7 | М3400-1307001 | Прокладка водяного насоса | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
