Каталог запасных частей к технике: Shaanxi Shacman SX5315GJB5V326C (X3000). MUDGUARDS
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12

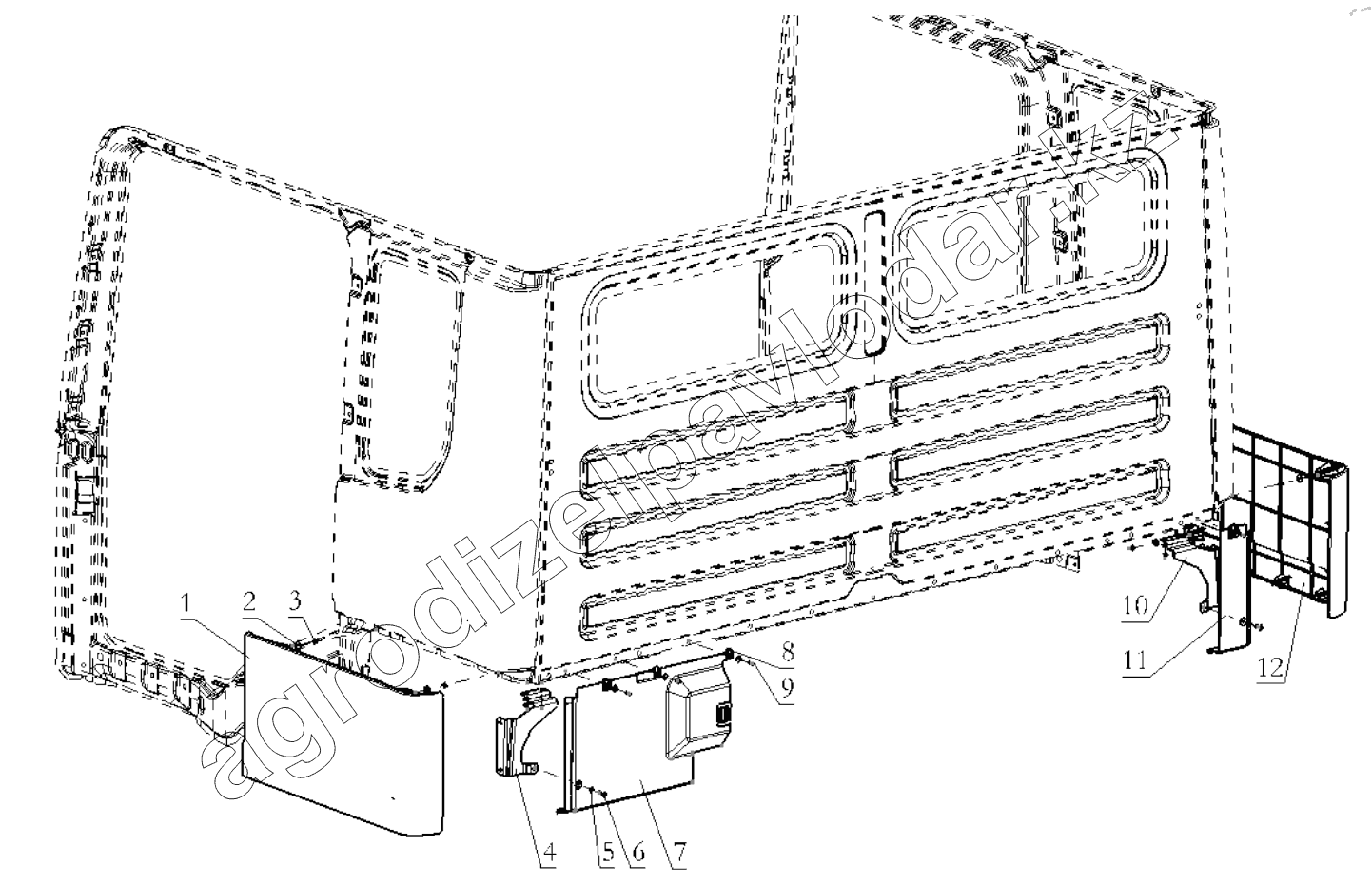

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ14251290027 | Left guard plate | Нет на складе | ||
| 2 | Q402B06F60 | Big Washer | Нет на складе | ||
| 3 | Q340B06F60 | Hexagon nut | Нет на складе | ||
| 4 | DZ14251290043 | Left guard plate bracket assembly | Нет на складе | ||
| 5 | Q401B06 | Flat washer | Нет на складе | ||
| 6 | Q2140620 | Винт | Нет на складе | ||
| 7 | DZ14251290036 | Left rear enclosure plate | Нет на складе | ||
| 8 | 06.13189.0058 | Пластина-фиксатор SТ4,2-8-СК67-А3С | Нет на складе | ||
| 9 | Q2714219 | Cross groove pan head self-tapping screw | Нет на складе | ||
| 10 | DZ14251290044 | Rear fixing bracket assembly of right guard plate | Нет на складе | ||
| 11 | DZ14251290037 | Right rear fence | Нет на складе | ||
| 12 | DZ14251290028 | Right guard plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
