Каталог запасных частей к технике: Shaanxi Shacman SX5315GJB5V326C (X3000). BUMPER
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
2
2
2
2
3
4
4
5
6
6
7
7
8
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
12
13
14
14
15
15
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
28
30
31

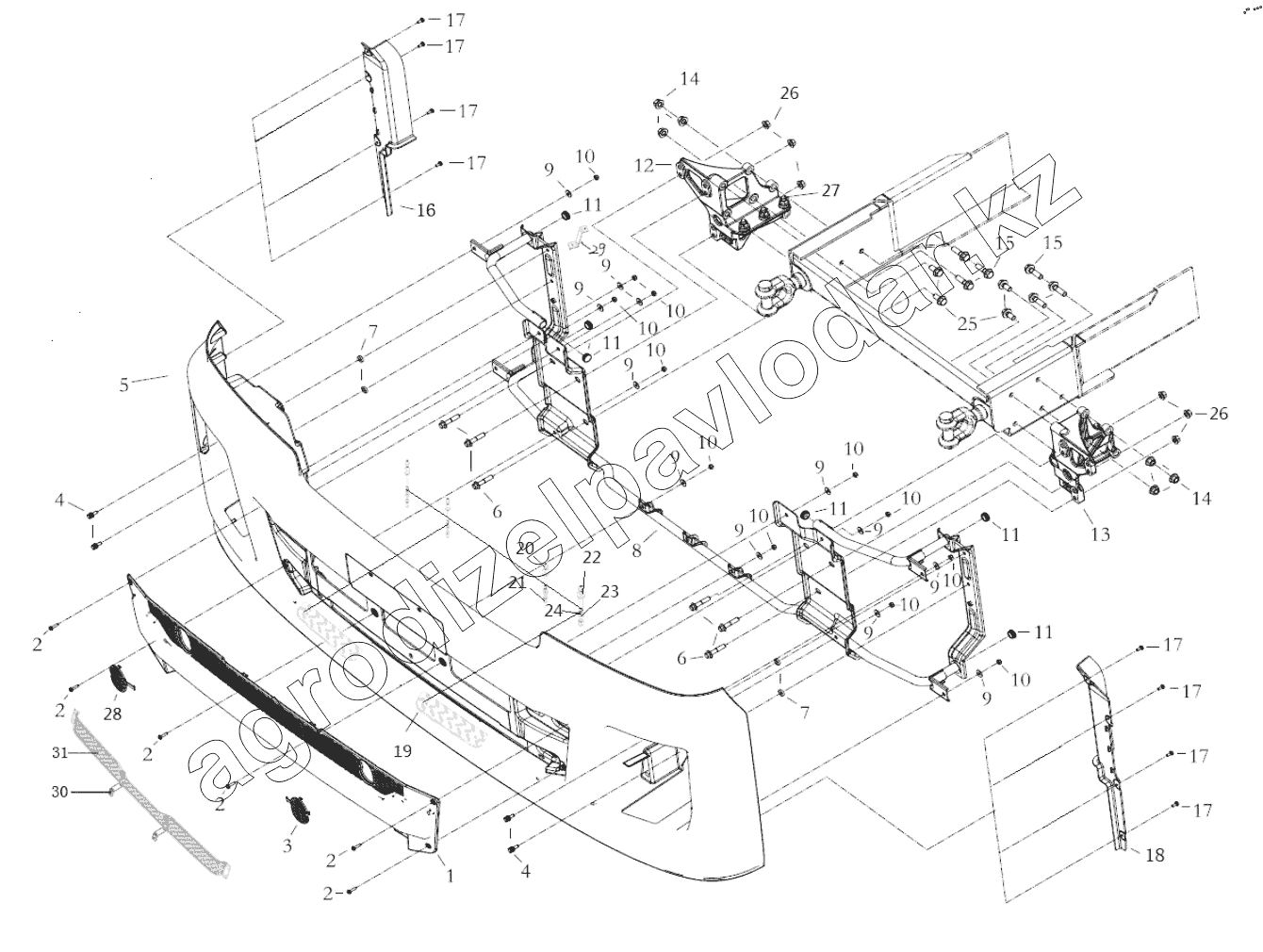

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ97189621086 | Front grid | Нет на складе | ||
| 2 | Q2300625 | Cross groove pan head screw and flat washer assembly | Нет на складе | ||
| 3 | DZ97189621051 | Tow truck hook cover left | Нет на складе | ||
| 4 | Q150B0825T1F3 | Hex bolt | Нет на складе | ||
| 5 | DZ97189621029 | Bumper | Нет на складе | ||
| 6 | Q151C1240T1F3 | Hex screw | Нет на складе | ||
| 7 | DZ97189621015 | Rubber ring | Нет на складе | ||
| 8 | DZ97189621030 | Bumper fixing bracket assembly | Нет на складе | ||
| 9 | Q402B08 | Hex bolt | Нет на складе | ||
| 10 | Q340B08T2F3 | Type 1 hex nut | Нет на складе | ||
| 11 | DZ97189621043 | Block the cover | Нет на складе | ||
| 12 | DZ97189621012 | Bumper right mounting seat | Нет на складе | ||
| 13 | DZ97189621011 | Bumper left mounting seat | Нет на складе | ||
| 14 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 15 | Q1811455TF3 | Hexagon flange face bearing toothed bolt - fine teeth | Нет на складе | ||
| 16 | DZ97189621038 | Trim right | Нет на складе | ||
| 17 | Q2140625F60 | Cross recessed pan head screws | Нет на складе | ||
| 17 | Q401B06F60 | Plane Washer | Нет на складе | ||
| 18 | DZ97189621037 | Trim left | Нет на складе | ||
| 19 | DZ97189621056 | Stepping non-slip mat | Нет на складе | ||
| 20 | Q2140625 | Болт М8х22-8,8-МАN183-В1 | Нет на складе | ||
| 21 | Q402B06 | Big Washer | Нет на складе | ||
| 22 | Q40306 | Шайба | Нет на складе | ||
| 23 | Q401B06 | Flat washer | Нет на складе | ||
| 24 | Q340B06 | Nut | Нет на складе | ||
| 25 | Q1811465TF3 | Hex flange face bearing bolts-fine | Нет на складе | ||
| 28 | DZ97189621052 | Tow truck hook cover left | Нет на складе | ||
| 30 | DZ97189621076 | Grid support | Нет на складе | ||
| 31 | DZ97189621039 | Bumper grid | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
