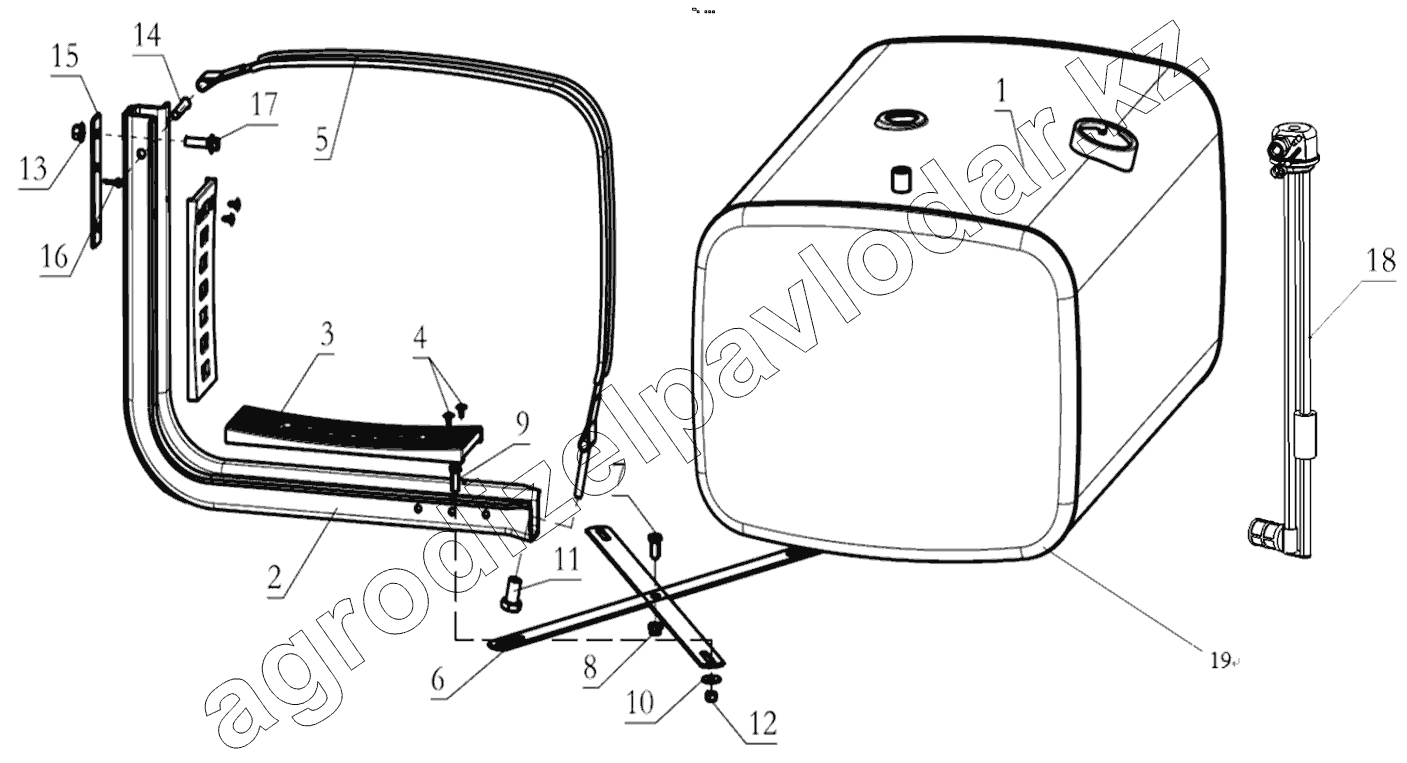

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. FUEL TANK ASSEMBLY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ91189550380 | Fuel Tank | Нет на складе | ||
| 1 | DZ91189553380 | Fuel Tank | Нет на складе | ||
| 1 | SZ955000925 | Fuel tank | Нет на складе | ||
| 2 | DZ91189552330 | Bracket | Нет на складе | ||
| 2 | DZ95189553811 | Bracket | Нет на складе | ||
| 3 | DZ91189553801 | Rear plate | Нет на складе | ||
| 4 | 81.96002.0333 | Tack | Нет на складе | ||
| 5 | DZ91189553820 | Fasteming strap assembly | Нет на складе | ||
| 6 | 81.12240.0003 | Drawstring | Нет на складе | ||
| 7 | Q151C1225T1F3 | Hexscrew | Нет на складе | ||
| 8 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 9 | Q150B1030T1F3 | Hex screw | Нет на складе | ||
| 10 | Q402B10 | Washer | Нет на складе | ||
| 11 | DZ91189550396 | Nut | Нет на складе | ||
| 12 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 13 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 14 | Q5101265 | Pin shaft | Нет на складе | ||
| 15 | 199112550128 | Rear plate | Нет на складе | ||
| 16 | Q5004020 | Cotter pin | Нет на складе | ||
| 17 | Q1811440TF3 | Hex Flange Face Bearing Bolts-Fine | Нет на складе | ||
| 18 | DZ91259551131 | Sensor | Нет на складе | ||
| 18 | DZ93189551031 | Sensor | Нет на складе | ||
| 18 | DZ93259551131 | Sensor | Нет на складе | ||
| 18 | DZ93189553105 | Sensor | Нет на складе | ||
| 19 | 190003179030 | Protector | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
