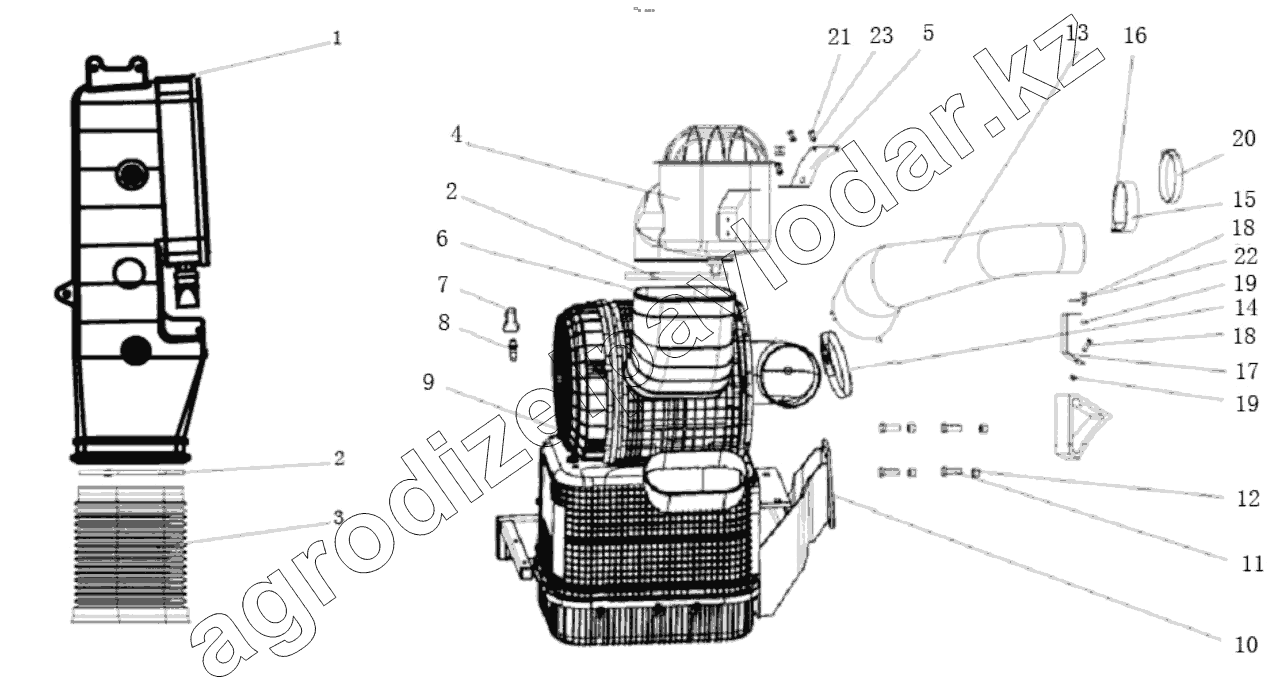

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. AIR CLEANING DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Intake pipe assembly | Intake pipe assembly | Нет на складе | ||
| 2 | DZ9114190934 | Clip | Нет на складе | ||
| 3 | Screw pipe | Screw pipe | Нет на складе | ||
| 4 | DZ96259190714 | Pedestal assembly | Нет на складе | ||
| 4 | DZ96259190736 | Pedestal assembly | Нет на складе | ||
| 5 | 81.08240.0213 | Кронштейн | Нет на складе | ||
| 5 | DZ96259190715 | Pedestal bracket | Нет на складе | ||
| 6 | SZ919000799 | Hose | Нет на складе | ||
| 7 | 169100770028 | mantle | Нет на складе | ||
| 8 | 161200190040 | on-off | Нет на складе | ||
| 9 | DZ91259190042 | Oil-bath air cleaner | Нет на складе | ||
| 10 | DZ95259190440 | Air cleaner Bracket | Нет на складе | ||
| 11 | Q150B1440 | Hex bolt | Нет на складе | ||
| 12 | 190003888454 | Hex lock screw | Нет на складе | ||
| 13 | DZ9112190080 | Воздушная труба | Нет на складе | ||
| 13 | DZ96259190737 | Hose | Нет на складе | ||
| 14 | DZ9003532166 | Хомут | Нет на складе | ||
| 15 | SZ919000029 | Clip | Нет на складе | ||
| 16 | 199100360135 | Plate | Нет на складе | ||
| 17 | DZ9112190055 | Bracket | Нет на складе | ||
| 18 | Q150B0835 | Болт | Нет на складе | ||
| 19 | Q33208 | Гайка | Нет на складе | ||
| 20 | DZ9003532122 | Хомут | Нет на складе | ||
| 21 | Q40108 | Шайба А8,4х16х1,6-200НV-МАN183-В4 | Нет на складе | ||
| 22 | Q40308 | Шайба пружинная | Нет на складе | ||
| 23 | Q40310 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
