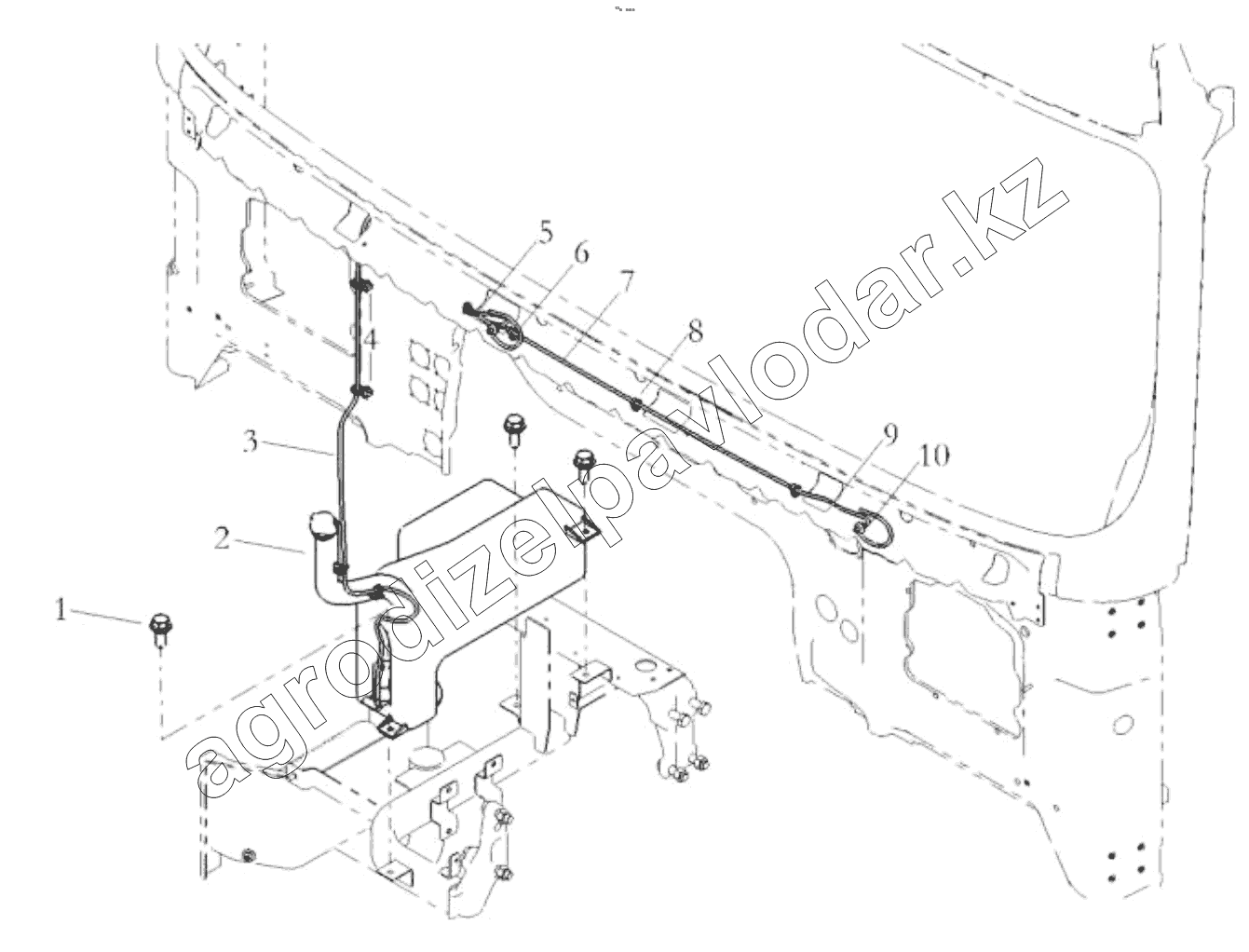

Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. WINDSCREEN RINSE SYSTEM/LEFT
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B0820 | Болт | Нет на складе | ||
| 1 | Q40208 | Шайба | Нет на складе | ||
| 2 | DZ14251740030 | Water container | Нет на складе | ||
| 2 | DZ14251743030 | Water container | Нет на складе | ||
| 3 | DZ14251740031 | Hose I | Нет на складе | ||
| 4 | 81.97470.0073 | Plastic fastening tape | Нет на складе | ||
| 5 | DZ14251740034 | Distributor I | Нет на складе | ||
| 6 | DZ14251740033 | Hose III | Нет на складе | ||
| 7 | DZ14251740032 | Hose II | Нет на складе | ||
| 8 | DZ14251740038 | Rope II | Нет на складе | ||
| 9 | DZ14251740035 | Distributor I | Нет на складе | ||
| 10 | DZ14251740036 | Distributor II | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
