Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. WINDSCREEN RINSE SYSTEM/LEFT
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

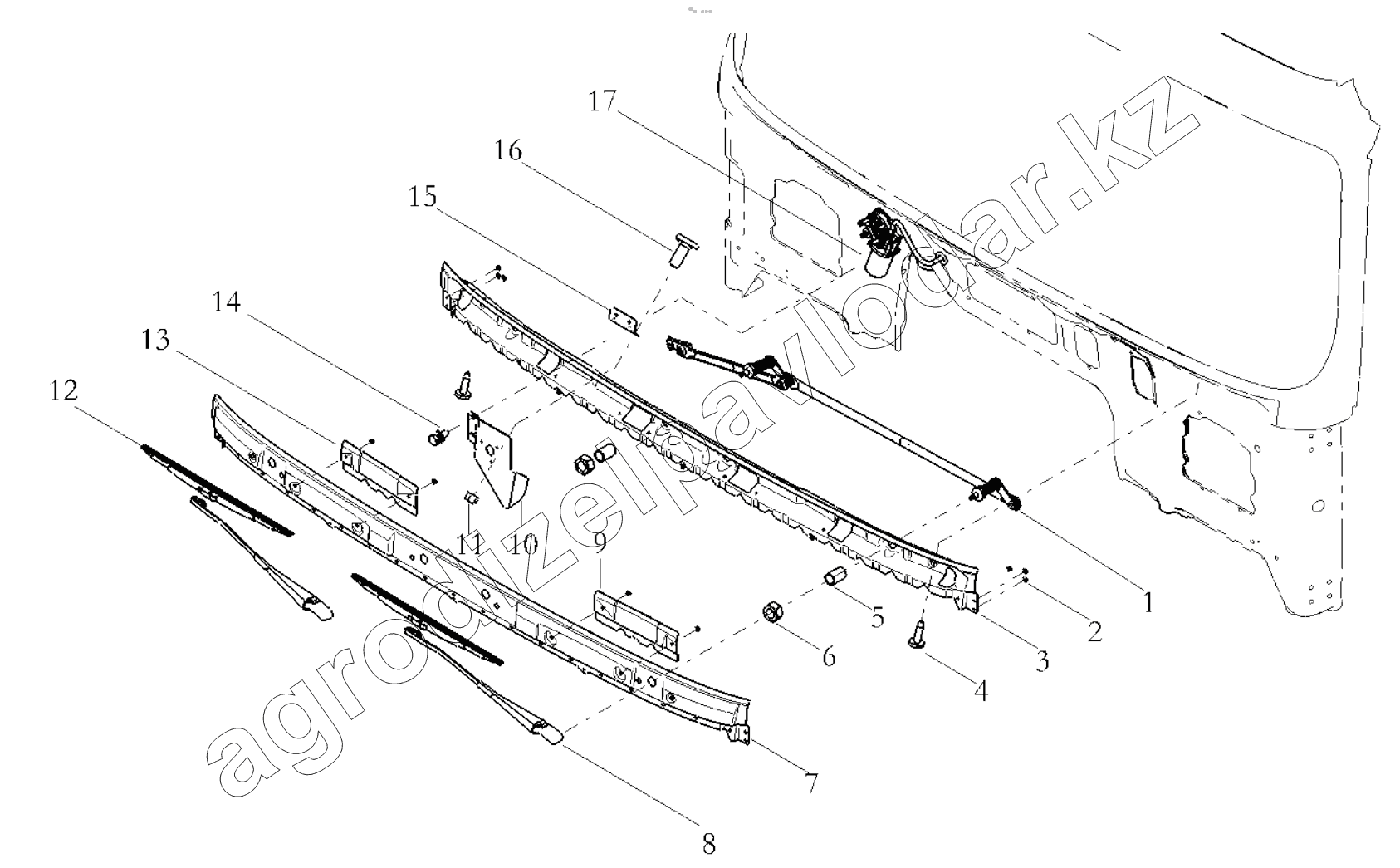

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| Q40208 | Q40208 | Шайба | Нет на складе | ||
| 1 | DZ14251740012 | Wiper linkage assembly | Нет на складе | ||
| 2 | Q37106 | Weld nut | Нет на складе | ||
| 3 | DZ14251150032 | Wiper bracket in board | Нет на складе | ||
| 4 | DZ14251150033 | Orientation pin | Нет на складе | ||
| 5 | DZ14251150045 | Axis jacket | Нет на складе | ||
| 6 | Q340B10 | Nut | Нет на складе | ||
| 7 | DZ14251150035 | Wiper bracket out board | Нет на складе | ||
| 8 | DZ14251740013 | Wiper arm swf | Нет на складе | ||
| 9 | DZ14251150036 | Left handrail bracket | Нет на складе | ||
| 10 | DZ14251740011 | Wiper motor bracket | Нет на складе | ||
| 11 | Q33008 | Nut | Нет на складе | ||
| 12 | DZ14251740014 | Wiper blade | Нет на складе | ||
| 13 | DZ14251150037 | Right handrail bracket | Нет на складе | ||
| 14 | Q150B0820 | Болт | Нет на складе | ||
| 15 | DZ14251150034 | Wiper motor bracket board | Нет на складе | ||
| 16 | Q1980820 | Bolt | Нет на складе | ||
| 17 | DZ14251740010 | Wiper motor | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
