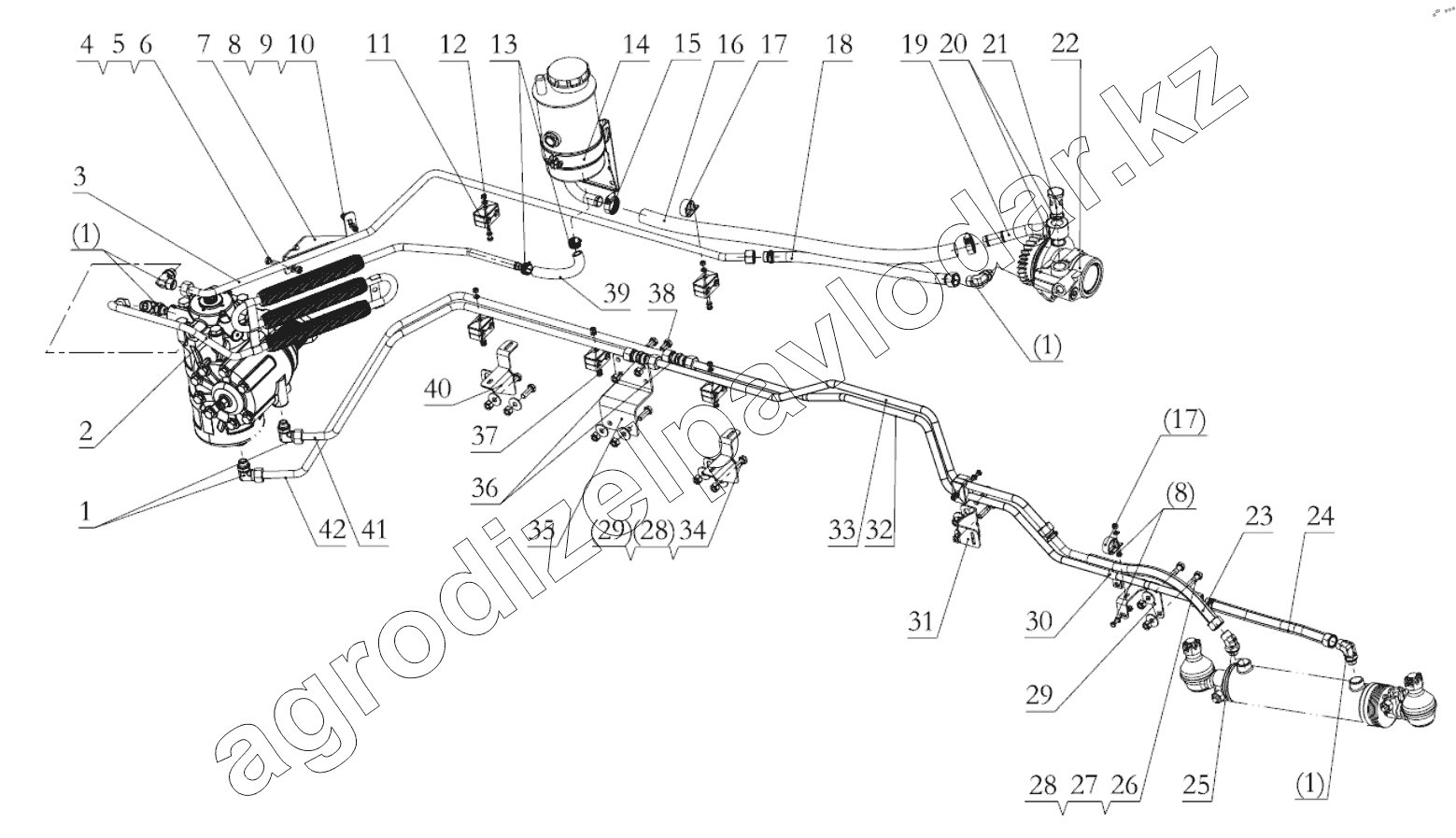

Каталог запасных частей к технике: Shaanxi Shacman SX331863366 (X3000). STEERING HYDRAULIC DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | SZ947000825 | Joint | Нет на складе | ||
| 2 | DZ97319470220 | Relivery line | Нет на складе | ||
| 3 | DZ97319470222 | Delivery line | Нет на складе | ||
| 4 | Q150B0830T1F3 | Hex bolt | Нет на складе | ||
| 5 | Q401B08 | Washer | Нет на складе | ||
| 6 | Q33208T2F3 | Hex nut | Нет на складе | ||
| 7 | DZ95319470256 | Bracket | Нет на складе | ||
| 8 | Q150B0620 | Hex.screw | Нет на складе | ||
| 9 | Q401B06 | Flat washer | Нет на складе | ||
| 10 | Q33206 | Шайба стопорная | Нет на складе | ||
| 11 | DZ97319470250 | Pipe clamp | Нет на складе | ||
| 12 | Q150B0650 | Hex screw | Нет на складе | ||
| 13 | 190003989336 | Clip | Нет на складе | ||
| 14 | DZ95319470087 | Oil container assembly | Нет на складе | ||
| 15 | 190003989301 | Clip | Нет на складе | ||
| 16 | DZ97189470250 | Rubber hose | Нет на складе | ||
| 17 | SZ947000860 | Clip | Нет на складе | ||
| 18 | DZ97189471022 | High pressure hose | Нет на складе | ||
| 19 | DZ97189470225 | Annular joint | Нет на складе | ||
| 20 | 190003098031 | Шайба уплотнительная | Нет на складе | ||
| 21 | 190003962651 | Болт | Нет на складе | ||
| 22 | DZ97319470213 | Steering pump | Нет на складе | ||
| 23 | DZ95319470260 | High pressure hose | Нет на складе | ||
| 24 | DZ97189471021 | High pressure hose | Нет на складе | ||
| 25 | DZ97319470240 | Joint | Нет на складе | ||
| 26 | Q150B1045T1F3Q | Hex screw | Нет на складе | ||
| 27 | Q402B10 | Washer | Нет на складе | ||
| 28 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 29 | DZ95319470259 | Bracket | Нет на складе | ||
| 30 | 199000360408 | Clip | Нет на складе | ||
| 31 | DZ95319470258 | Bracket | Нет на складе | ||
| 32 | DZ95319470244 | Delivery line | Нет на складе | ||
| 33 | DZ95319470246 | Delivery line | Нет на складе | ||
| 34 | Q150B1030T1F3 | Hex screw | Нет на складе | ||
| 35 | DZ95259470023 | Bracket | Нет на складе | ||
| 36 | DZ98259470043 | Joint | Нет на складе | ||
| 37 | Q150B0640 | Болт | Нет на складе | ||
| 38 | Q150B1020T1F3 | Hex screw | Нет на складе | ||
| 39 | DZ95189470012 | Rubber hose | Нет на складе | ||
| 40 | DZ95319470257 | Bracket | Нет на складе | ||
| 41 | DZ95319470254 | Delivery line | Нет на складе | ||
| 42 | DZ95319470252 | Delivery line | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
