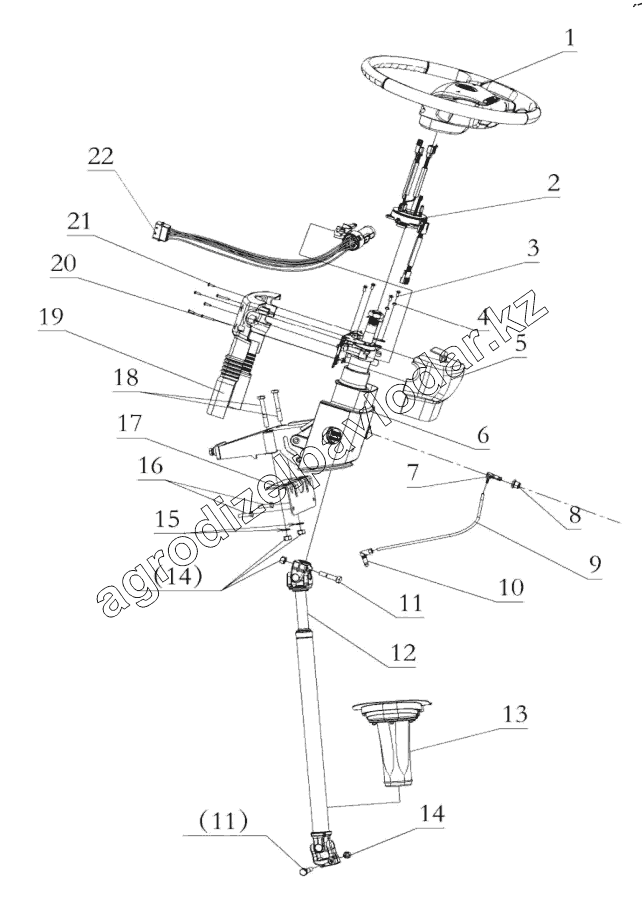

Каталог запасных частей к технике: Shaanxi Shacman SX331863366 (X3000). STEERING COLUMN ADJUSTABLE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ97189460520 | Steering wheel | Нет на складе | ||
| 2 | DZ97189460521 | Spring | Нет на складе | ||
| 3 | Q2140512 | Screw | Нет на складе | ||
| 4 | Q340B05 | Гайка | Нет на складе | ||
| 5 | DZ97189460558 | Steering column jacket | Нет на складе | ||
| 6 | DZ97189460559 | Steering column assembly | Нет на складе | ||
| 7 | DZ92189366084 | Right angle joint body | Нет на складе | ||
| 8 | 81.98181.6114 | Nut | Нет на складе | ||
| 9 | 190003179782 | Pipe | Нет на складе | ||
| 10 | 81.98181.6110 | Connector | Нет на складе | ||
| 11 | DZ97189460051 | Hex screw | Нет на складе | ||
| 12 | DZ95189460408 | Steering telescopic shaft assembly | Нет на складе | ||
| 13 | DZ97189460584 | Steering column jacket | Нет на складе | ||
| 14 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 15 | Q401B10 | Washer | Нет на складе | ||
| 16 | Q150B0830T1F3 | Hex bolt | Нет на складе | ||
| 17 | DZ97189460538 | Steering column mounting bracket | Нет на складе | ||
| 18 | Q150B1075 | Болт | Нет на складе | ||
| 19 | DZ97189460557 | Steering column jacket | Нет на складе | ||
| 20 | Q2714232 | Screw | Нет на складе | ||
| 21 | Q2714216 | Self tapping screw | Нет на складе | ||
| 22 | DZ97189460200 | Steering wheel lock assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
