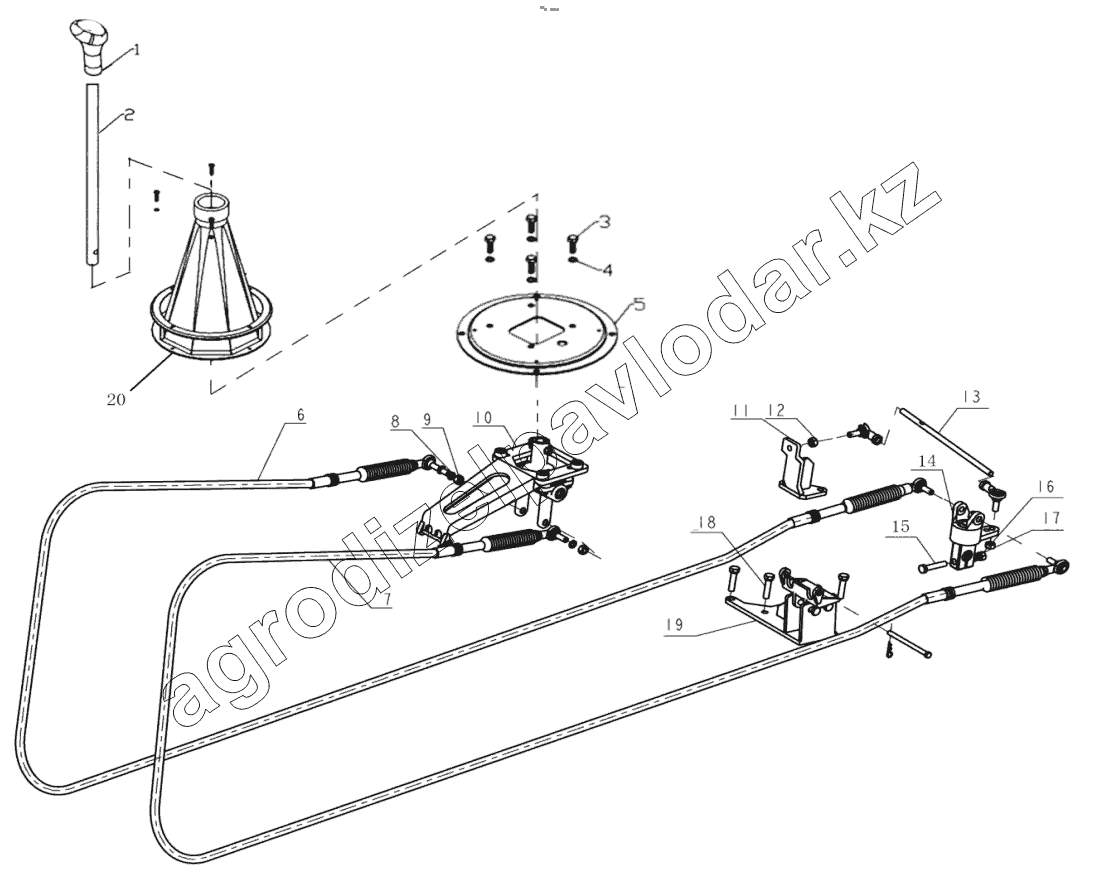

Каталог запасных частей к технике: Shaanxi Shacman F2000. SHIFTING DEVECE417036
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ93259240067 | Ball Knob | Нет на складе | ||
| 2 | DZ93259240504 | Control rod | Нет на складе | ||
| 3 | Q150B0830 | Болт | Нет на складе | ||
| 4 | DZ90004001206 | Spring washer | Нет на складе | ||
| 5 | DZ96259240327 | Fixed plate | Нет на складе | ||
| 6 | DZ96259240326 | Shaft | Нет на складе | ||
| 7 | DZ96259240321 | Shaft | Нет на складе | ||
| 8 | Q40308 | Шайба пружинная | Нет на складе | ||
| 9 | Q150B0825 | Болт | Нет на складе | ||
| 10 | DZ95259240341 | Manipulator assembly | Нет на складе | ||
| 11 | DZ96259240323 | Connecting rod bracket | Нет на складе | ||
| 12 | Q33208 | Гайка | Нет на складе | ||
| 13 | DZ96259240324 | Connecting rod assembly | Нет на складе | ||
| 14 | DZ96259240320 | E-type conversion mechanism | Нет на складе | ||
| 15 | Q150B0845 | Hex screw | Нет на складе | ||
| 16 | Q40306 | Шайба | Нет на складе | ||
| 17 | Q340B06 | Nut | Нет на складе | ||
| 18 | Q150B0620 | Hex.screw | Нет на складе | ||
| 19 | DZ96259240325 | Flexible shaft bracket assembly | Нет на складе | ||
| 20 | DZ9114240544 | Dust cover pressure plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
