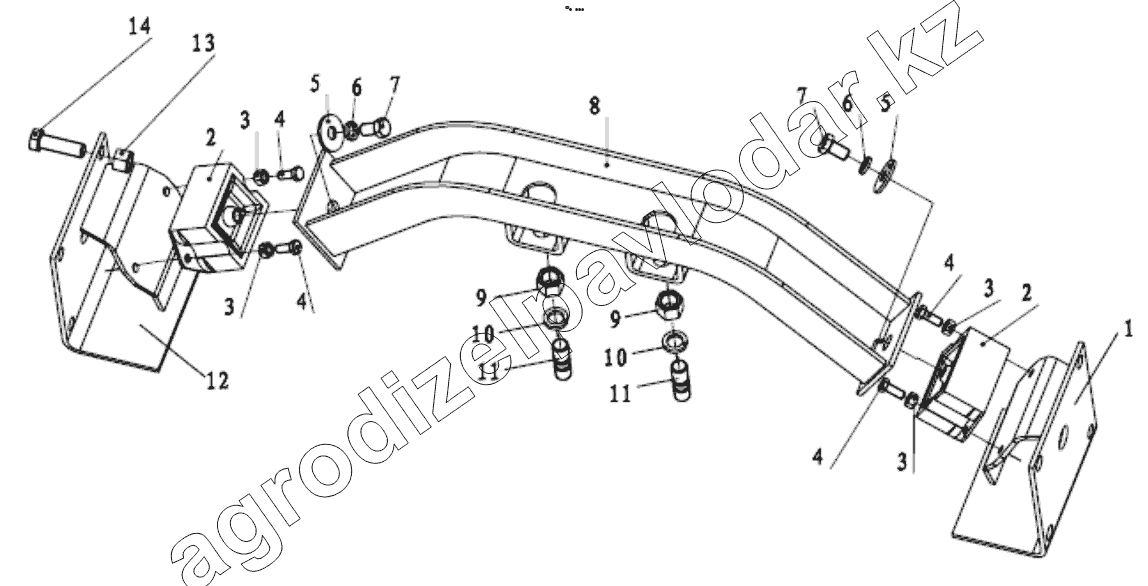

Каталог запасных частей к технике: Shaanxi Shacman F2000. GEAR BOX SUPPORT
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ9114598695 | Left bracket | Нет на складе | ||
| 2 | 168000590095 | Передняя опора двигателя | Нет на складе | ||
| 3 | Q33214 | Гайка | Нет на складе | ||
| 4 | Q151B1450 | Болт | Нет на складе | ||
| 5 | 1480А0360058 | Large washer | Нет на складе | ||
| 6 | Q40312 | Шайба пружинная | Нет на складе | ||
| 7 | Q150B1220 | Болт | Нет на складе | ||
| 8 | AZ9112590099 | Поперечина в сборе | Нет на складе | ||
| 9 | Q40312 | Шайба пружинная | Нет на складе | ||
| 10 | Q40316 | Шайба пружинная | Нет на складе | ||
| 11 | Q341B16 | Гайка № 1 | Нет на складе | ||
| 12 | DZ9114598696 | Right bracke | Нет на складе | ||
| 13 | Q33208 | Гайка | Нет на складе | ||
| 14 | Q150B1455 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
