Каталог запасных частей к технике: Shaanxi Shacman F2000. RELAY VALVE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

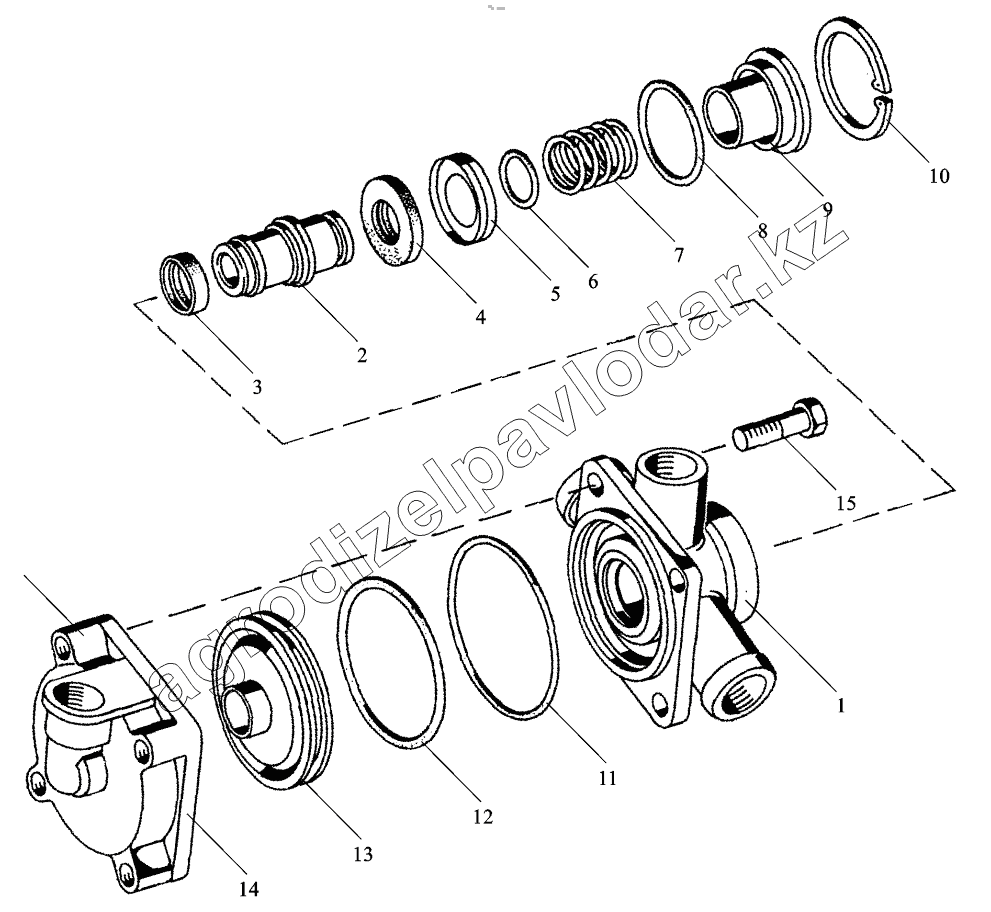

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 3030Y-3518018A | Корпус нижний в сборе | Нет на складе | ||
| 2 | 3030Y-3518024A | Корпус клапана | Нет на складе | ||
| 3 | 3030Y-3518025 | Шайба уплотнительная | Нет на складе | ||
| 4 | 3030Y-3518014 | Клапан | Нет на складе | ||
| 5 | 3030Y-3518015 | Колпачок | Нет на складе | ||
| 6 | 2-3522157 | Кольцо уплотнительное | Нет на складе | ||
| 7 | 3030Y-3518016 | Пружина | Нет на складе | ||
| 8 | 3030Y-3518017A | Кольцо уплотнительное | Нет на складе | ||
| 9 | 3030Y-3518020A | Колпачок в сборе | Нет на складе | ||
| 10 | Q43048 | Кольцо стопорное | Нет на складе | ||
| 11 | 3531CF1-349 | Кольцо уплотнительное | Нет на складе | ||
| 12 | 3030Y-3518012A | Кольцо уплотнительное | Нет на складе | ||
| 13 | 3030Y-3518026 | Поршень | Нет на складе | ||
| 14 | 3030Y-3518011 | Корпус верхний в сборе | Нет на складе | ||
| 15 | Q150B0860Q | Болт | Нет на складе | ||
| 16 | Grease nipple | Grease nipple | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
