Каталог запасных частей к технике: Shaanxi Shacman F2000. DIAPHRAGM BRAKE CHAMBER
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14

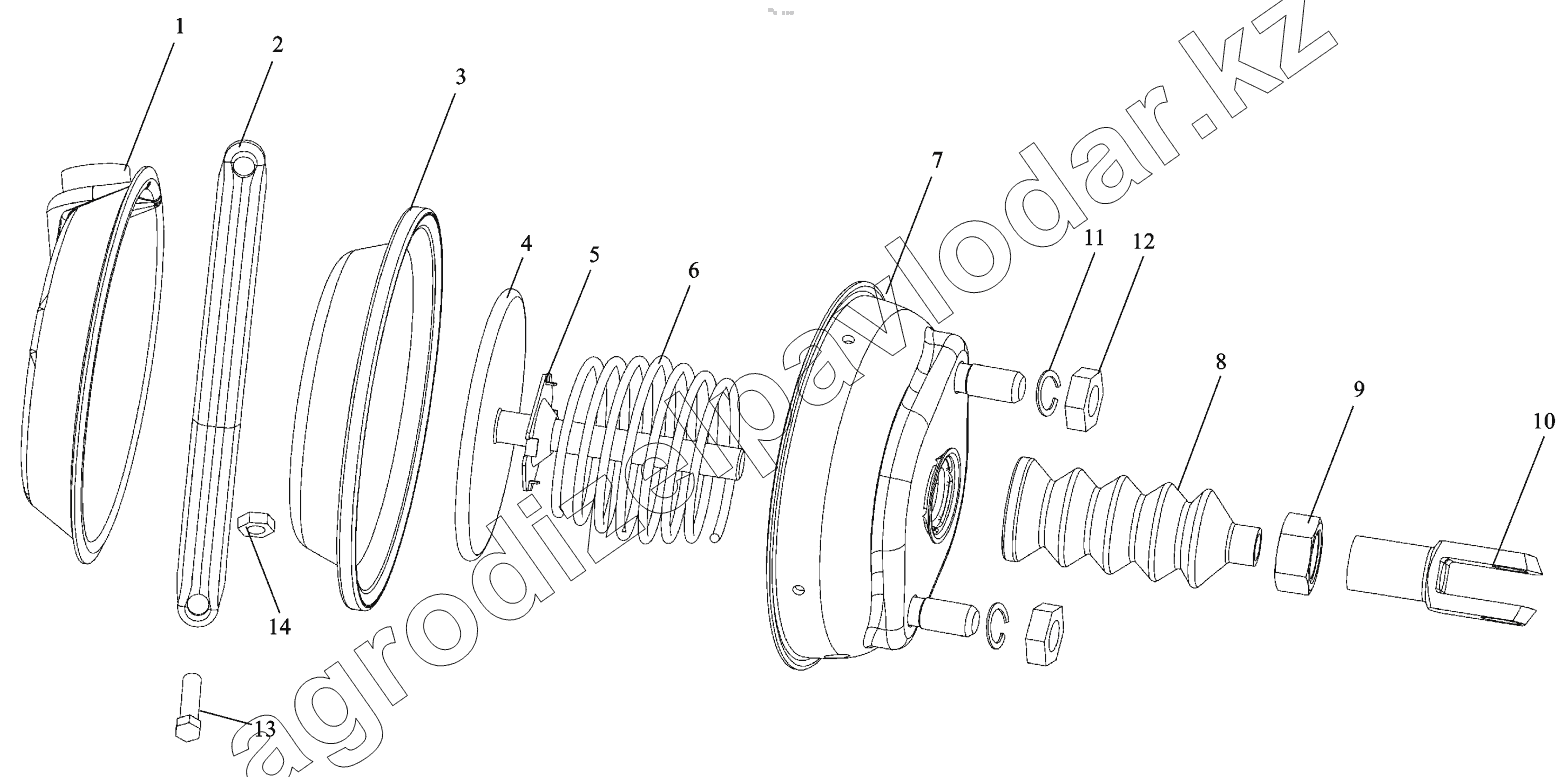

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | СР3-3519011 | Крышка задняя в сборе | Нет на складе | ||
| 2 | 3519CF1-428A | Хомут | Нет на складе | ||
| 3 | 3519CF1-327 | Диафрагма | Нет на складе | ||
| 4 | СР3-3519014 | Поршень | Нет на складе | ||
| 5 | 3-3519018 | Гнездо пружины | Нет на складе | ||
| 6 | 3-3519017 | Пружина | Нет на складе | ||
| 7 | 3519CF1-815 | Крышка в сборе | Нет на складе | ||
| 8 | 3519CF2-731 | Пыльник | Нет на складе | ||
| 9 | Q351B14 | Гайка | Нет на складе | ||
| 10 | 3519CF1-022 | Вилка | Нет на складе | ||
| 11 | Q41216 | Шайба пружинная | Нет на складе | ||
| 12 | Q341B16 | Гайка № 1 | Нет на складе | ||
| 13 | Q150B1050Q | Болт | Нет на складе | ||
| 14 | Q340B14 | Гайка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
