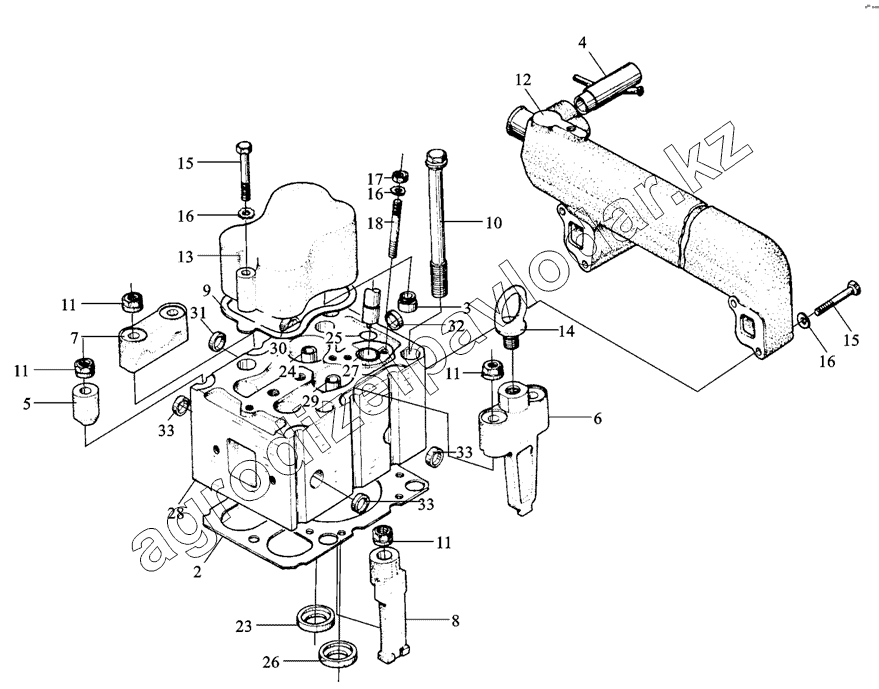

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Головка цилиндра
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
15
16
16
16
17
18
23
24
25
26
26
27
28
29
30
31
32
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 61500040058 | Головка цилиндра в сборе | Нет на складе | ||
| 2 | 61500040049 | Прокладка | Нет на складе | ||
| 3 | 61560040032 | Маслоотражательный колпачек | Нет на складе | ||
| 4 | 61500040045 | Соединительная трубка | Нет на складе | ||
| 5 | 61200040023 | Втулка прижимная | Нет на складе | ||
| 6 | 61500040012 | Кронштейн | Нет на складе | ||
| 7 | 61500040009 | Блок прижимной | Нет на складе | ||
| 8 | 61200040027 | Кронштейн | Нет на складе | ||
| 9 | 61560040039 | Прокладка клапанной крышки | Нет на складе | ||
| 10 | 61500040023 | Болт основной | Нет на складе | ||
| 11 | 61200040034 | Гайка прижимная | Нет на складе | ||
| 12 | 61500040102 | Выходное водное отверстие | Нет на складе | ||
| 13 | 614040065 | Кожух головки | Нет на складе | ||
| 14 | 614010388 | Винт | Нет на складе | ||
| 15 | 90003800466 | Болт М8х60 D00931 | Нет на складе | ||
| 16 | 90003932023 | Шайба пружинная В8 D00137 | Нет на складе | ||
| 17 | 90003871252 | Гайка | Нет на складе | ||
| 18 | 90003813471 | Шпилька | Нет на складе | ||
| 23 | 61560040057 | Седло впускного клапана | Нет на складе | ||
| 24 | 61560040051 | Направляющая втулка | Нет на складе | ||
| 25 | 406060010 | Уплотнительное кольцо | Нет на складе | ||
| 26 | 614040023 | Седло клапана | Нет на складе | ||
| 26 | 81560040037 | Седло выпускного клапана | Нет на складе | ||
| 27 | 61560040049 | Втулка масляного впрыска | Нет на складе | ||
| 28 | 61500040040 | Головка цилиндра | Нет на складе | ||
| 29 | 61500040014 | Втулка клапана | Нет на складе | ||
| 30 | 90003989277 | Заглушка чашеобразная 12/8 N05564 | Нет на складе | ||
| 31 | 90003989721 | Заглушка чашеобразная 22/8 N05564 | Нет на складе | ||
| 32 | 90003989725 | Заглушка чашеобразная 25/8 N05564 | Нет на складе | ||
| 33 | 90003989294 | Заглушка чашеобразная 30/8 N05564 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
