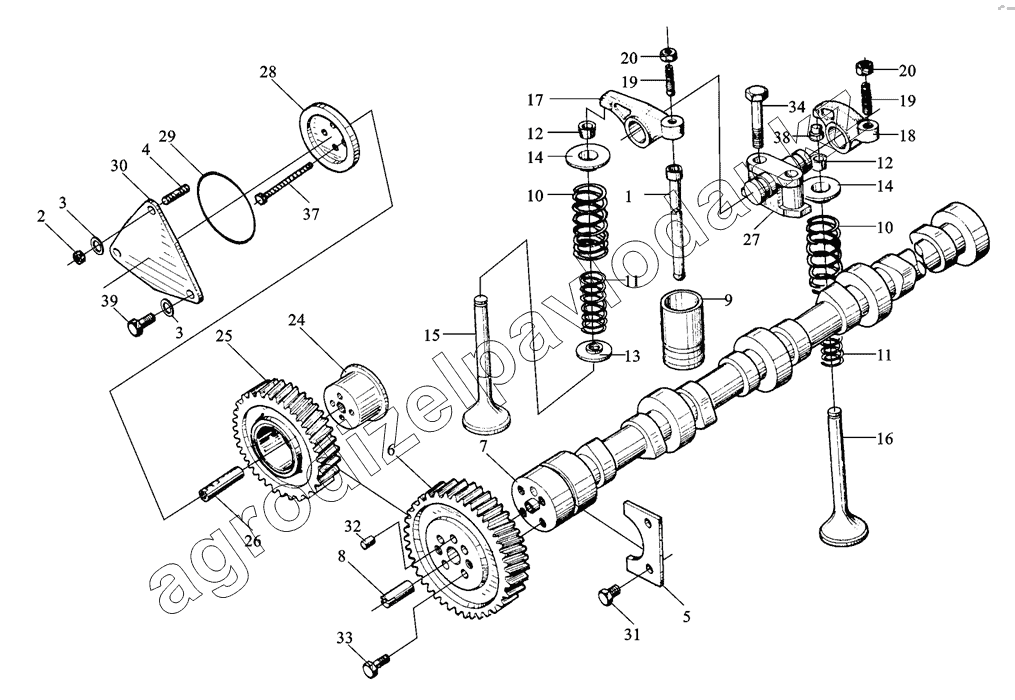

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Газораспределительный механизм
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
3
3
4
5
6
7
7
8
9
10
10
11
11
12
12
12
13
14
14
15
15
16
17
18
19
19
20
20
24
25
26
27
28
29
30
31
32
33
34
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 90003901409 | 90003901409 | Вкладыш 8m6х12 DIN7 | Нет на складе | ||
| 90003862419 | 90003862419 | Болт под угольник | Нет на складе | ||
| 1 | 81500050070 | Шток | Нет на складе | ||
| 1 | 614050058C | Штанга в сборе | Нет на складе | ||
| 2 | 90003871252 | Гайка | Нет на складе | ||
| 3 | 90003932023 | Шайба пружинная В8 D00137 | Нет на складе | ||
| 4 | 90003813414 | Шпилька двусторонняя | Нет на складе | ||
| 5 | 614050133 | Ограничительная пластина | Нет на складе | ||
| 6 | 614050053 | Шестерня распредвала | Нет на складе | ||
| 7 | 61560050004 | Распределительный вал | Нет на складе | ||
| 7 | 61500050096 | Распредвал | Нет на складе | ||
| 8 | 614050079 | Шпонка | Нет на складе | ||
| 9 | 61500050032 | Втулка | Нет на складе | ||
| 10 | 61500050002 | Пружина клапана внешняя | Нет на складе | ||
| 11 | 61500050001 | Пружина клапана внутренняя | Нет на складе | ||
| 12 | 81500050021 | Сухарь | Нет на складе | ||
| 12 | 61500050025 | Втулка упорная конусовидная | Нет на складе | ||
| 13 | 614050017 | Тарелка пружины клапана | Нет на складе | ||
| 14 | 61500050109 | Тарелка пружины клапана | Нет на складе | ||
| 15 | 61560050042 | Впускной клапан | Нет на складе | ||
| 15 | 61460050007 | Впускной клапан | Нет на складе | ||
| 16 | 61560050041 | Клапан | Нет на складе | ||
| 17 | 614050048 | Рычаг впускного клапана | Нет на складе | ||
| 18 | 614050049 | Рычаг выпускного клапана | Нет на складе | ||
| 19 | 614050010 | Винт регулировочный | Нет на складе | ||
| 20 | 2130050065 | Гайка винта регулировочного | Нет на складе | ||
| 24 | 61560050044 | Вал средней шестерни | Нет на складе | ||
| 25 | 61560050053 | Средняя шестерня | Нет на складе | ||
| 26 | 61560050058 | Вал | Нет на складе | ||
| 27 | 614050119 | Кронштейн рычагов | Нет на складе | ||
| 28 | 61560050045 | Пластина соединительная | Нет на складе | ||
| 29 | 90003120602 | Уплотнительное кольцо | Нет на складе | ||
| 30 | 61560050046A | Крышка | Нет на складе | ||
| 31 | 90003802411 | Болт М8х16 DIN933-88Zn | Нет на складе | ||
| 32 | 90003901409 | Вкладыш 8m6х12 DIN7 | Нет на складе | ||
| 33 | 90003802443 | Болт М8х20 DIN933-10,9Zn | Нет на складе | ||
| 34 | 90003802655 | Болт М12х60 DIN933-10,9Zn | Нет на складе | ||
| 37 | 61560050059 | Болт | Нет на складе | ||
| 38 | 61500050105 | Воздушный колпачок | Нет на складе | ||
| 39 | 90003862419 | Болт под угольник | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
