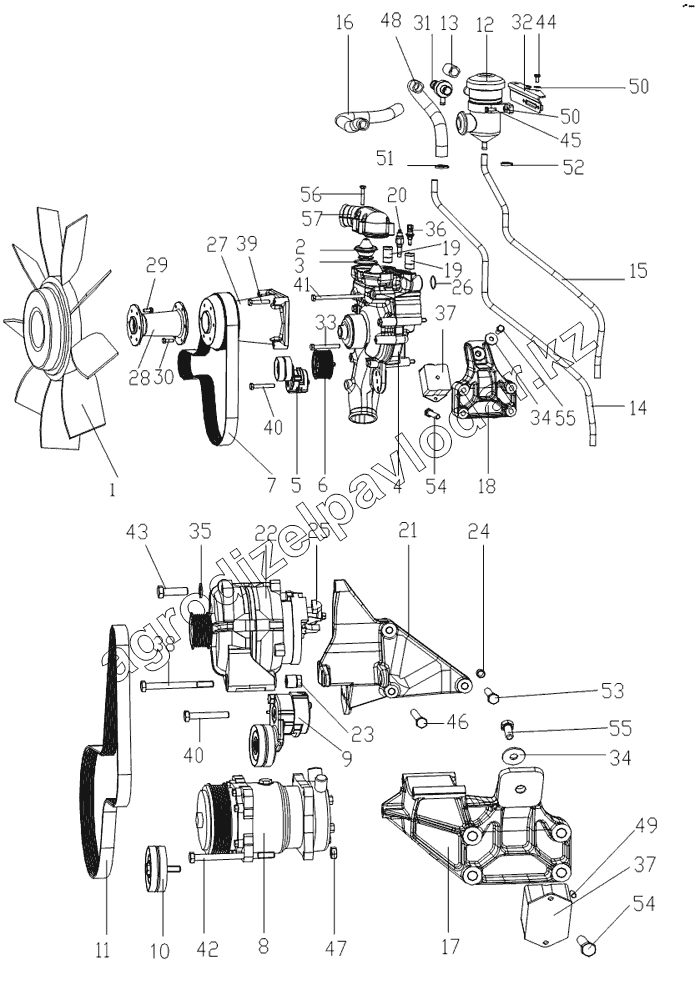

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Ремённый привод
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
38
39
40
40
41
42
43
44
45
46
47
49
50
50
51
52
53
54
54
55
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 61800061056 | Вентилятор | Нет на складе | ||
| 2 | 612630060031 | Термостат | Нет на складе | ||
| 3 | 612630060067 | Уплотнительная шайба | Нет на складе | ||
| 4 | 612630060391 | Водяной насос | Нет на складе | ||
| 5 | 612630060003 | Натяжное колесо ремня | Нет на складе | ||
| 6 | 612630060004 | Паразитное колесо ремня | Нет на складе | ||
| 7 | 612630060342 | Ремень | Нет на складе | ||
| 8 | 612630060008 | Компрессор кондиционера | Нет на складе | ||
| 9 | 612630060009 | Натяжное колесо ремня | Нет на складе | ||
| 10 | 612630060010 | Паразитное колесо ремня | Нет на складе | ||
| 11 | 612630060011 | Паразитное колесо ремня | Нет на складе | ||
| 12 | 612630060015 | Воздухоотделитель | Нет на складе | ||
| 13 | 612630060383 | Резиновый шланг | Нет на складе | ||
| 14 | 612630060384 | Резиновый шланг | Нет на складе | ||
| 15 | 612630060385 | Резиновый шланг | Нет на складе | ||
| 16 | 612630060387 | Резиновый шланг | Нет на складе | ||
| 17 | 612630060021 | Опорная стойка двигателя | Нет на складе | ||
| 18 | 612630060037 | Опорная стойка двигателя | Нет на складе | ||
| 19 | 612630060034 | Соединение водопровода | Нет на складе | ||
| 20 | 612630060035 | Датчик | Нет на складе | ||
| 21 | 612630060038 | Опорная стойка генератора | Нет на складе | ||
| 22 | 612630060039 | Генератор переменного тока | Нет на складе | ||
| 23 | 612630060040 | Регулирующая гайка | Нет на складе | ||
| 24 | 612630060041 | Втулка | Нет на складе | ||
| 25 | 612630060044 | Штепсель генератора | Нет на складе | ||
| 26 | 612630060056 | Уплотнительное кольцо | Нет на складе | ||
| 27 | 612630060238 | Опорная стойка вентилятора | Нет на складе | ||
| 28 | 612630060379 | Ведущий вал вентилятора | Нет на складе | ||
| 29 | 90003802443 | Болт М8х20 DIN933-10,9Zn | Нет на складе | ||
| 30 | 90003802424 | Болт М8х25 D00933 | Нет на складе | ||
| 31 | 612630060014 | Передний воздухоотделитель | Нет на складе | ||
| 32 | 612630060069 | Опорная стойка воздухоотделителя | Нет на складе | ||
| 33 | 612639000035 | Болт | Нет на складе | ||
| 34 | 612639000068 | Шайба | Нет на складе | ||
| 35 | 612639000071 | Шайба | Нет на складе | ||
| 36 | 614090067 | Температурный датчик | Нет на складе | ||
| 38 | 90003800083 | Болт | Нет на складе | ||
| 39 | 90003800551 | Болт М1Ох55 DIN931 | Нет на складе | ||
| 40 | 90003800562 | Болт | Нет на складе | ||
| 41 | 90003800569 | Болт М10х150 D00933 | Нет на складе | ||
| 42 | 90003800575 | Болт | Нет на складе | ||
| 43 | 90003800619 | Болт | Нет на складе | ||
| 44 | 90003802411 | Болт М8х16 DIN933-88Zn | Нет на складе | ||
| 45 | 90003802424 | Болт М8х25 D00933 | Нет на складе | ||
| 46 | 90003802561 | Болт М10х75 D00933 | Нет на складе | ||
| 47 | 90003871305 | Гайка заклепная М10 D00934 | Нет на складе | ||
| 49 | 90003901418 | Вкладыш 8m6х18 | Нет на складе | ||
| 50 | 90003930261 | Шайба А8,4 D00125А3С | Нет на складе | ||
| 51 | 90003989301 | Хомут шланга | Нет на складе | ||
| 52 | 90003989336 | Хомут стяжной 22/16 N05074 | Нет на складе | ||
| 53 | 90011350033 | Болт | Нет на складе | ||
| 54 | 90011350069 | Болт | Нет на складе | ||
| 55 | AZ9003800015 | Болт | Нет на складе | ||
| 56 | 90011350017 | Болт | Нет на складе | ||
| 57 | 612630060154 | Крышка термостата | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
