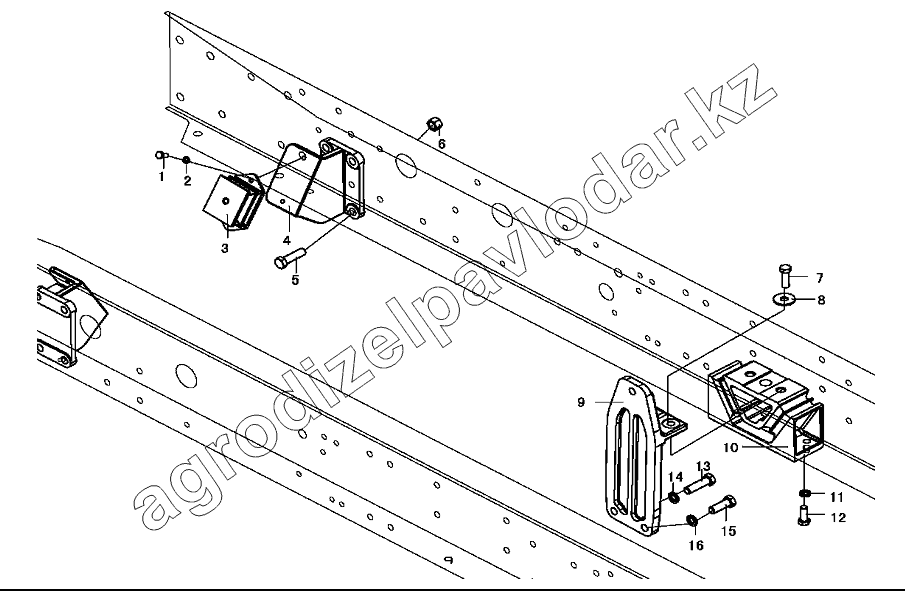

Каталог запасных частей к технике: Shaanxi DeLONG Е-3 (самосвал). Подвеска двигателя
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B0816 | Болт | Нет на складе | ||
| 2 | Q40308 | Шайба пружинная | Нет на складе | ||
| 3 | DZ9114593001 | Мягкая прокладка передней подвески двигателя | Нет на складе | ||
| 4 | DZ93259591216 | Передний кронштейн двигателя | Нет на складе | ||
| 4 | DZ93259591215 | Передний кронштейн двигателя | Нет на складе | ||
| 5 | Q151B1450 | Болт | Нет на складе | ||
| 6 | Q36114 | Гайка | Нет на складе | ||
| 7 | Q151B1245 | Болт | Нет на складе | ||
| 8 | Q40312 | Шайба пружинная | Нет на складе | ||
| 9 | DZ9114598693 | Правый кронштейн | Нет на складе | ||
| 9 | DZ9114598692 | Левый кронштейн | Нет на складе | ||
| 10 | DZ9114590031 | Клинообразная опора в сборе | Нет на складе | ||
| 11 | Q40312 | Шайба пружинная | Нет на складе | ||
| 12 | Q151C1230 | Болт | Нет на складе | ||
| 13 | Q151B1450 | Болт | Нет на складе | ||
| 14 | Q40314 | Шайба пружинная | Нет на складе | ||
| 15 | Q151B1440 | Болт | Нет на складе | ||
| 16 | Q40314 | Шайба пружинная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
