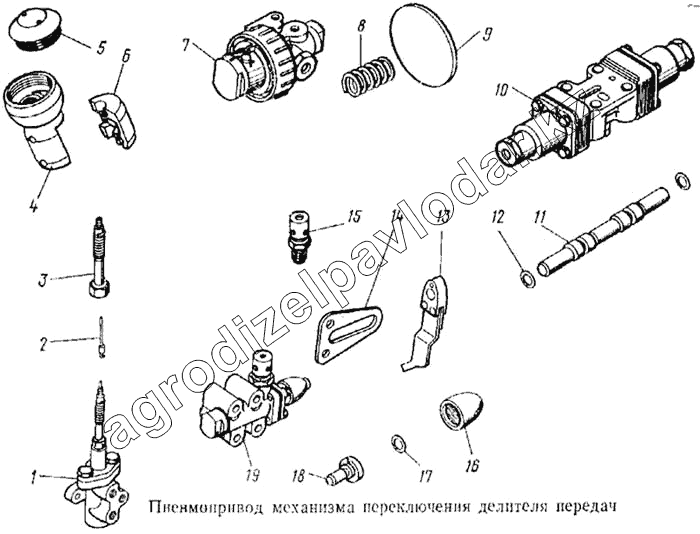

Каталог запасных частей к технике: Камский автозавод 5315. Пневмопривод механизма переключения делителя передач
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 15.1772132 | Кран управления делителем передач с тросом в сборе | Нет на складе | ||
| 2 | 15.1772183 | Трос крана со втулкой в сборе | Нет на складе | ||
| 3 | 15.1772174 | Оболочка направляющая с гайками в сборе | Нет на складе | ||
| 4 | 15-1722190 | Корпус переключателя крана | Нет на складе | ||
| 5 | 15.1772218 | Крышка корпуса переключателя верхняя | Нет на складе | ||
| 6 | 15.1772212 | Крышка корпуса переключателя боковая в сборе | Нет на складе | ||
| 7 | 15.1772100 | Клапан редукционный управления механизмом в сборе | 3 441 тенге | ||
| 8 | 15.1772124 | Пружина впускного клапана | Нет на складе | ||
| 9 | 15.1772125 | Диафрагма редукционного клапана | Нет на складе | ||
| 10 | 15.1772010 | Воздухораспределитель механизма переключения в сборе | Нет на складе | ||
| 11 | 15.1772032 | Золотник воздухораспределителя | Нет на складе | ||
| 12 | 15.1772034 | Кольцо уплотнительное золотника | Нет на складе | ||
| 13 | 15.1772080 | Упор клапана включения делителя передач в сборе | 893 тенге | ||
| 14 | 15.1772072 | Направляющая упора клапана | Нет на складе | ||
| 15 | 15.1772370 | Сапун с клапаном в сборе | Нет на складе | ||
| 16 | 15.1772068 | Пылепредохранитель штока клапана воздухораспределителя | Нет на складе | ||
| 17 | 15.1772052 | Кольцо уплотнительное | Нет на складе | ||
| 18 | 15.1772050 | Клапан впускной в сборе | Нет на складе | ||
| 19 | 15-1772040 | Клапан включения делителя передач в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
