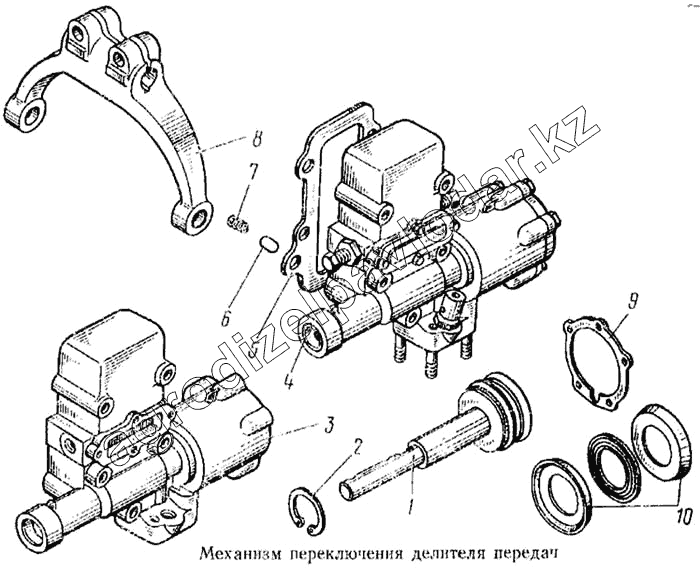

Каталог запасных частей к технике: Камский автозавод 5315. Механизм переключения делителя передач
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 15.1771050 | Поршень цилиндра механизма переключения с манжетами в сборе | Нет на складе | ||
| 2 | 15.1771032 | Кольцо Б42 ГОСТ 13943-86 | Нет на складе | ||
| 3 | 15.1771020 | Корпус механизма переключения делителя передач в сборе | Нет на складе | ||
| 4 | 15.1771010 | Механизм переключения делителя передач в сборе | 11 723 тенге | ||
| 5 | 15.1771026 | Прокладка корпуса механизма переключения | Нет на складе | ||
| 6 | 15.1771062 | Фиксатор штока механизма переключения | Нет на складе | ||
| 7 | 15.1771064 | Пружина фиксатора штока | Нет на складе | ||
| 8 | 15.1771094 | Вилка механизма переключения делителя передач | Нет на складе | ||
| 9 | 15.1771076 | Прокладка крышки цилиндра | Нет на складе | ||
| 10 | 15.1771056-10 | Манжета поршня цилиндра | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
