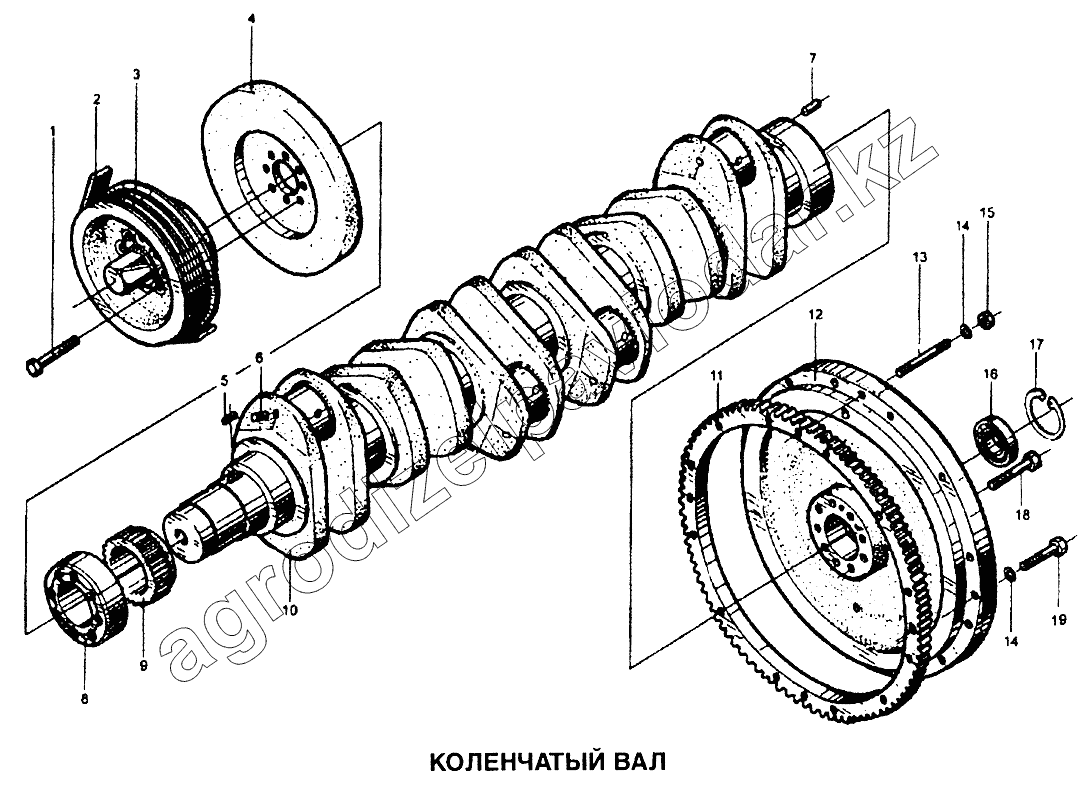

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Вал коленчатый
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 61560020029 | 61560020029 | Коленчатый вал в сборе | Нет на складе | ||
| 61500020012 | 61500020012 | Коленчатый вал | Нет на складе | ||
| 61200020024 | 61200020024 | Коленчатый вал | Нет на складе | ||
| 612600020311 | 612600020311 | Заглушка | Нет на складе | ||
| 1 | 90003802558 | Болт М10х70 | Нет на складе | ||
| 2 | 612600020251 | Ремень ручейковый | Нет на складе | ||
| 3 | 612600020252 | Шкив ременной передачи | Нет на складе | ||
| 4 | 61560020010 | Демпфер | Нет на складе | ||
| 5 | 90003960569 | Заглушка-замок А8х7х28 | Нет на складе | ||
| 6 | 90003961504 | Вкладыш 10/28х10 | Нет на складе | ||
| 7 | 90003901418 | Вкладыш 8m6х18 | Нет на складе | ||
| 8 | 61500020070 | Фланец | Нет на складе | ||
| 9 | 614020038 | Шестерня коленвала | Нет на складе | ||
| 10 | 61500020071 | Коленчатый вал в сборе | Нет на складе | ||
| 11 | 612600020208 | Зубчатый венец маховика | Нет на складе | ||
| 12 | 612600020220 | Маховик | Нет на складе | ||
| 13 | 90003813571 | Шпилька двусторонняя М10х90 | Нет на складе | ||
| 14 | 90003932024 | Шайба пружинная В10 D00137 | Нет на складе | ||
| 15 | 90003871305 | Гайка заклепная М10 D00934 | Нет на складе | ||
| 16 | 90003311416 | Шарикоподшипник 63052RS D00625 | Нет на складе | ||
| 17 | 90003934310 | Стопорное кольцо 62х2 | Нет на складе | ||
| 18 | 61500020046 | Болт | Нет на складе | ||
| 19 | 90003800579 | Болт М10х85 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
