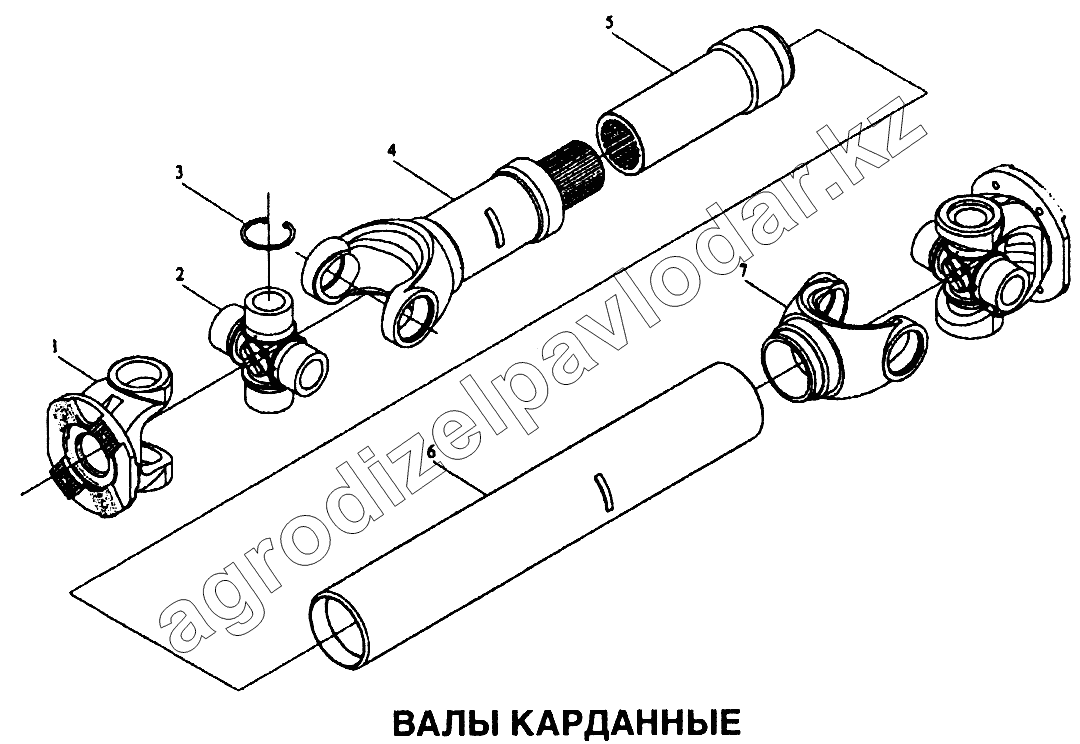

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Вал карданный
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| DZ9114310045 | DZ9114310045 | Вал кардана в сборе | Нет на складе | ||
| 1 | 1122922000006-01 | Вилка фланца | Нет на складе | ||
| 2 | 1491.707-2205080 | Крестовина в сборе | Нет на складе | ||
| 3 | 1491.707-2205063 | Кольцо стопорное | Нет на складе | ||
| 4 | 1491.707-2205015 | Вилка скользящая | Нет на складе | ||
| 5 | 1491.707-2205097-А | Вал кардана в сборе | Нет на складе | ||
| 6 | [Труба] | Труба | Нет на складе | ||
| 7 | 1491.707-2205096-А | Вилка фланца | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
