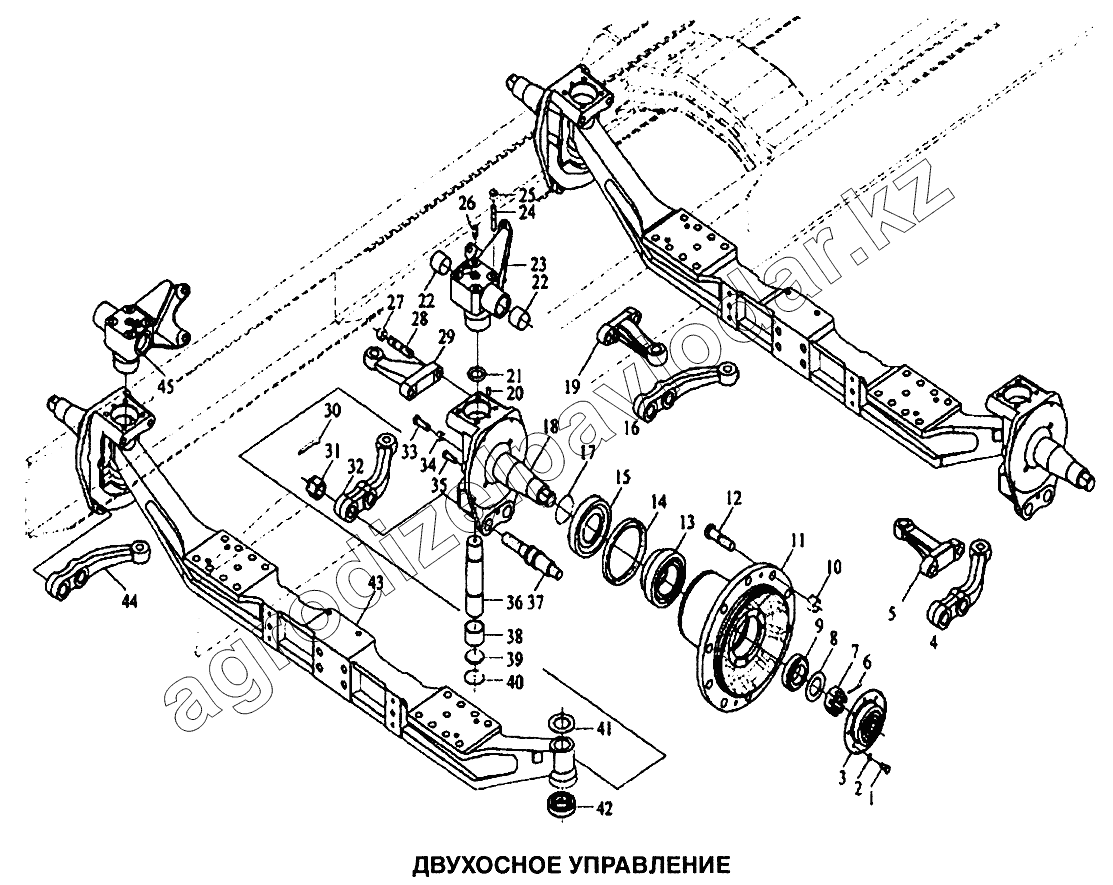

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Управление двухосное
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150В0816 | Болт | Нет на складе | ||
| 2 | Q40308 | Шайба пружинная | Нет на складе | ||
| 3 | 88000410043 | Крышка | Нет на складе | ||
| 4 | 88000410041 | Рычаг поворотный правый | Нет на складе | ||
| 5 | 99014410001 | Поворотный кулак | Нет на складе | ||
| 6 | Q5006360 | Фиксатор | Нет на складе | ||
| 7 | Q38336 | Гайка | Нет на складе | ||
| 8 | 99000410062 | Шайба | Нет на складе | ||
| 9 | 3210 | Подшипник | Нет на складе | ||
| 10 | Q300222 | Гайка | Нет на складе | ||
| 11 | 99000410066 | Ступица колеса | Нет на складе | ||
| 12 | 99012340123 | Болт | Нет на складе | ||
| 13 | 32314 | Подшипник | Нет на складе | ||
| 14 | 99100100028 | Шайба уплотнительная | Нет на складе | ||
| 15 | 99000410114 | Промежуточное кольцо | Нет на складе | ||
| 16 | 88000410040 | Рычаг поворотный | Нет на складе | ||
| 17 | 29500420033 | Кольцо уплотнительное | Нет на складе | ||
| 18 | 88000410030 | Кулак поворотный | Нет на складе | ||
| 19 | 99018410003 | Рулевая цапфа | Нет на складе | ||
| 20 | Q5211016 | Фиксатор | Нет на складе | ||
| 21 | 88000410035 | Шайба уплотнительная | Нет на складе | ||
| 22 | 88000340017 | Втулка | Нет на складе | ||
| 23 | 88000410033 | Кронштейн левый | Нет на складе | ||
| 24 | 88000410075 | Шпилька | Нет на складе | ||
| 25 | Q30215 | Гайка | Нет на складе | ||
| 26 | 990003963114 | Масленка | Нет на складе | ||
| 27 | Q31218 | Рулевая тяга | Нет на складе | ||
| 28 | 88000410060 | Шпилька | Нет на складе | ||
| 29 | 99000410001 | Поворотный кулак | Нет на складе | ||
| 30 | Q5005050 | Шплинт | Нет на складе | ||
| 31 | Q38327 | Гайка | Нет на складе | ||
| 32 | 99018410005 | Рычаг поворотный правый | Нет на складе | ||
| 33 | Q26114 | Болт | Нет на складе | ||
| 34 | Q351В14Т15 | Гайка | Нет на складе | ||
| 35 | Q151С1220 | Болт | Нет на складе | ||
| 36 | 88000410031 | Втулка | Нет на складе | ||
| 37 | 88000410038 | Втулка | Нет на складе | ||
| 38 | 88000410029 | Прокладка | Нет на складе | ||
| 39 | 88000410100 | Крышка | Нет на складе | ||
| 40 | Q43056 | Кольцо стопорное | Нет на складе | ||
| 41 | 88100411404 | Шайба | Нет на складе | ||
| 42 | 88000410049 | Подшипник | Нет на складе | ||
| 43 | 88000410054 | Передняя ось | Нет на складе | ||
| 44 | 99018410004 | Рычаг | Нет на складе | ||
| 45 | 88000410034 | Кронштейн правый | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
