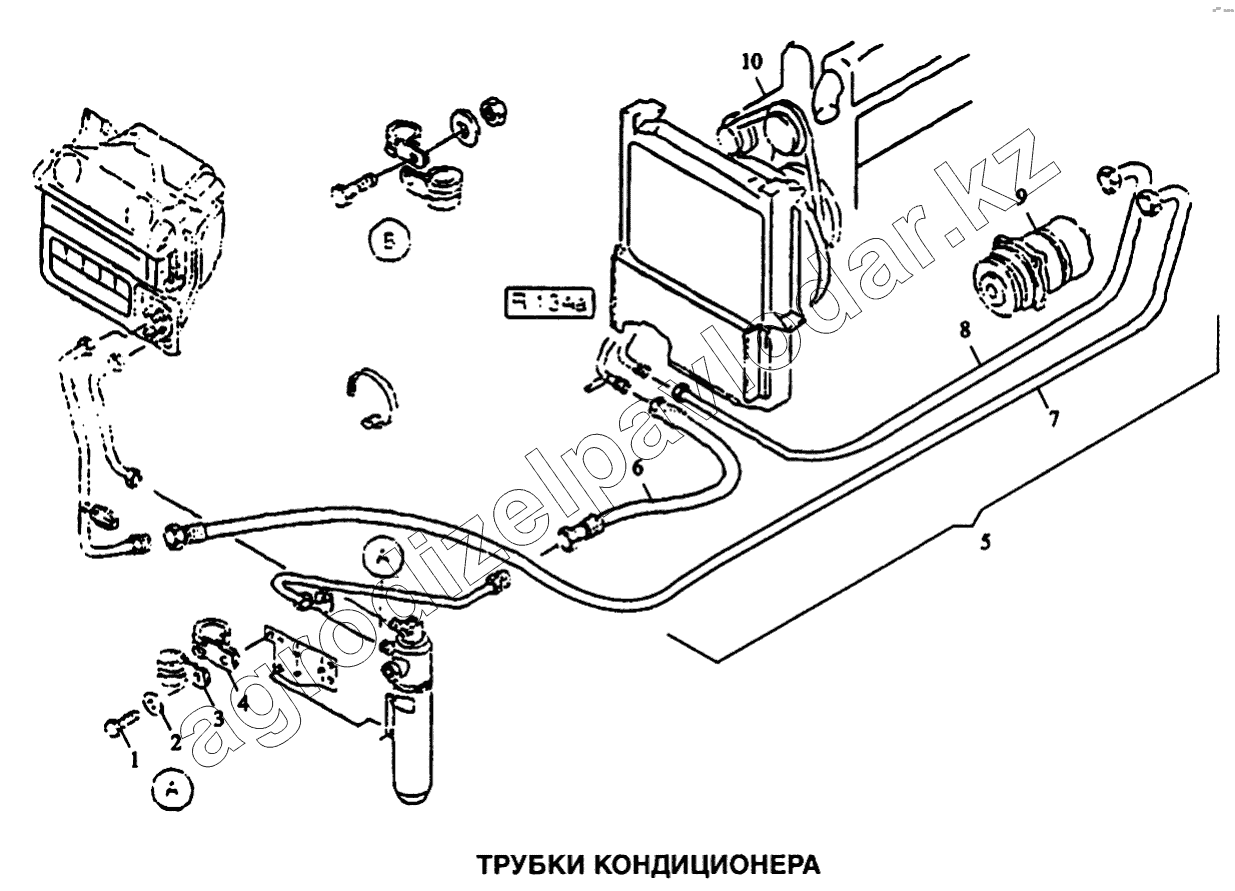

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Трубки кондиционера
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 06.01470.1409 | Болт М6х16Z-8,8-МАN183-Z2С | Нет на складе | ||
| 2 | [Шайба] | Шайба | Нет на складе | ||
| 3 | 81.97401.0771 | Хомут D1-110Х15-W1 | Нет на складе | ||
| 4 | 81.97401.0435 | Хомут | Нет на складе | ||
| 5 | DZ1642840020 | Кондиционер в сборе | Нет на складе | ||
| 6 | DZ1642840012 | Трубка | Нет на складе | ||
| 7 | DZ1642840013 | Трубка | Нет на складе | ||
| 8 | DZ1642840011 | Трубка | Нет на складе | ||
| 9 | DZ1642840010 | Компрессор | Нет на складе | ||
| 10 | DZ1642840014 | Ремень 1430 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
