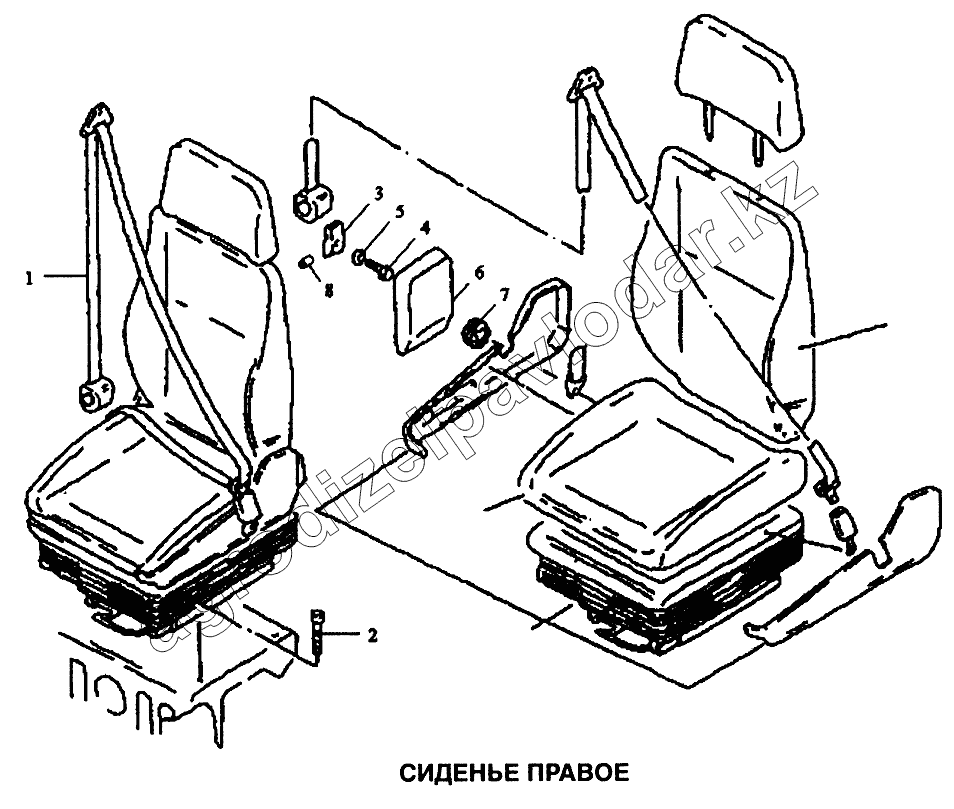

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Сиденье правое
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.62301.6900 | Сиденье правое в сборе | Нет на складе | ||
| 2 | 06.02109.0045 | Винт М8х25SС-8,8-МАN183-В1 | Нет на складе | ||
| 3 | 81.62305.0027 | Кронштейн | Нет на складе | ||
| 4 | 06.01489.0055 | Болт 7/16"-20UNFХ22-8,8-SW17-А2С | Нет на складе | ||
| 5 | 81.90712.0970 | Шайба 11,5х21х2-SТ2К50-А3С | Нет на складе | ||
| 6 | 81.62305.0026 | Крышка | Нет на складе | ||
| 7 | 81.62340.0117 | Гайка | Нет на складе | ||
| 8 | 81.94299.2371 | Втулка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
