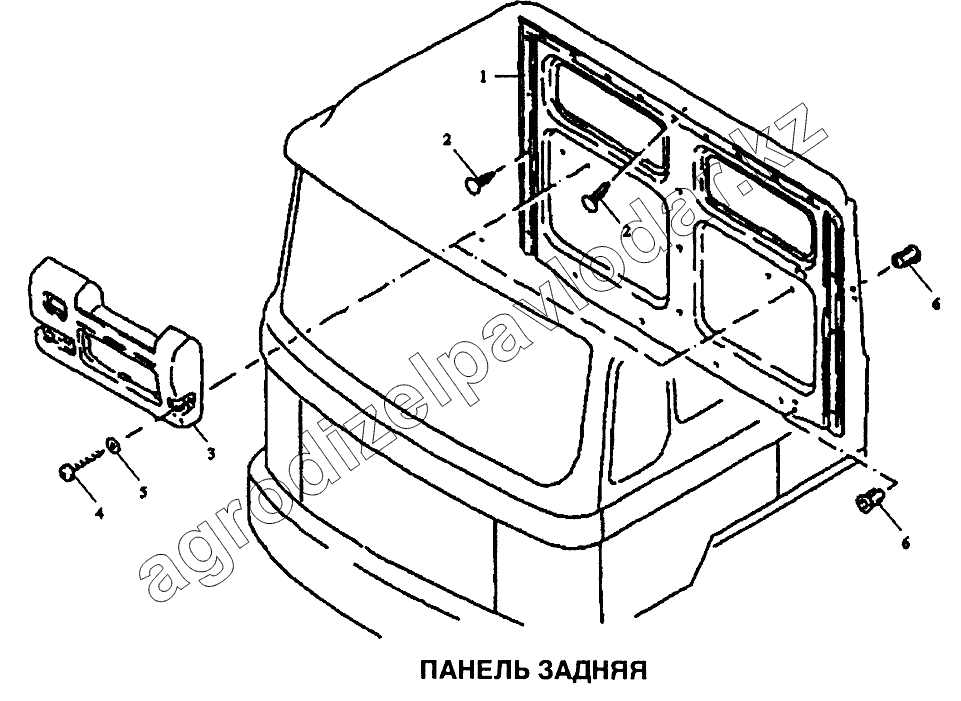

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Панель задняя
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
5
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 81.62770.0100 | Панель задняя | Нет на складе | ||
| 2 | 81.92202.0026 | Заклепка 7,2х20/26-РА6-GR | Нет на складе | ||
| 3 | 81.62740.0067 | Кронштейн освещения | Нет на складе | ||
| 4 | 06.07158.1409 | Винт SТ9х38С-J-А3R | Нет на складе | ||
| 5 | 06.15013.0065 | Шайба А4,3х9х0,8-200НV-МАN183-В1 | Нет на складе | ||
| 6 | 06.13169.0011 | Гайка АМ8х28,7-SТ/РUR-А3С | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
