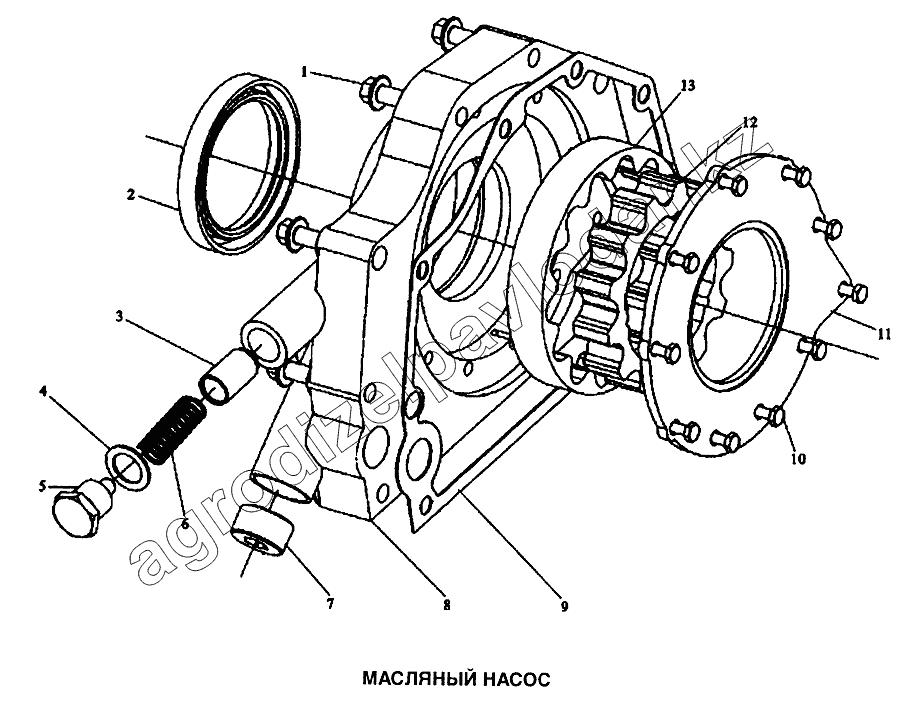

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Насос масляный
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q1841050 | Болт с шестигранной головкой М10х50 | Нет на складе | ||
| 2 | GВ/Т98771 | Уплотнительная шайба | Нет на складе | ||
| 3 | М3400-1011109 | Клапан | Нет на складе | ||
| 4 | М3400-1011116 | Прокладка | Нет на складе | ||
| 5 | М3400-1011106 | Заглушка | Нет на складе | ||
| 6 | М3400-1011107 | Пружина | Нет на складе | ||
| 7 | М3400-1011115 | Заглушка | Нет на складе | ||
| 8 | М3400-1011101 | Корпус масляного насоса | Нет на складе | ||
| 9 | М3400-1011015 | Прокладка масляного насоса | Нет на складе | ||
| 10 | Q150В0620 | Болт | Нет на складе | ||
| 11 | М3400-1011105 | Крышка масляного насоса | Нет на складе | ||
| 12 | М3400-1011142 | Внутренний ротор | Нет на складе | ||
| 13 | М3400-1011143 | Внешний ротор | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
