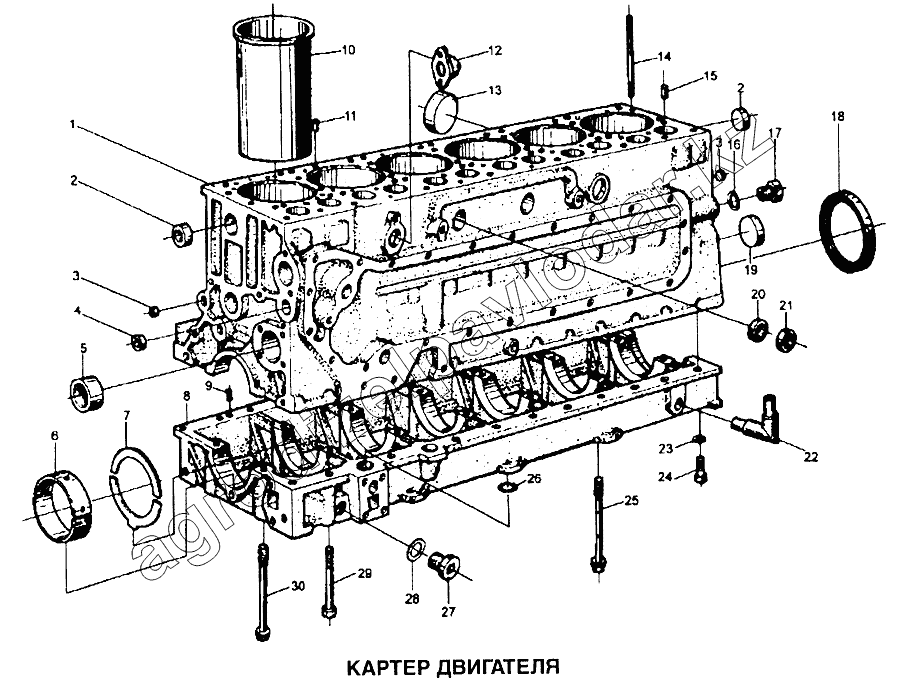

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Картер двигателя
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | 61560010095В | Блок цилиндров | Нет на складе | ||
| 2 | 90003982121 | Пробка чашеобразная 45/12 N5564 | Нет на складе | ||
| 3 | 90003989480 | Пробка чашеобразная 17/8 N5564 | Нет на складе | ||
| 4 | 90003989204 | Пробка чашеобразная 28/12 N5560 | Нет на складе | ||
| 5 | 61560010029 | Втулка распредвала | Нет на складе | ||
| 5 | 612600010990 | Втулка распредвала | Нет на складе | ||
| 6 | 81500010046 | Вкладыш коренной (комплект) | Нет на складе | ||
| 7 | 81500010125 | Уплотнительная шайба (комплект) | Нет на складе | ||
| 8 | 61500010366 | Постель коленчатого вала | Нет на складе | ||
| 9 | 90003901604А | Вкладыш цилиндрический 12m6х26 D00007 | Нет на складе | ||
| 10 | 61500010344 | Гильза цилиндра | Нет на складе | ||
| 11 | 90003909626 | Вкладыш цилиндрический 6х12 D01481 | Нет на складе | ||
| 12 | 614010279 | Газоотводный патрубок | Нет на складе | ||
| 13 | 90003989210 | Пробка чашеобразная 75/14 N5564 | Нет на складе | ||
| 14 | 61500010185 | Шпилька головки блока | Нет на складе | ||
| 15 | 90003901604 | Вкладыш цилиндрический 12m6х20 DIN7 | Нет на складе | ||
| 16 | 90003098086 | Кольцо уплотнительное | Нет на складе | ||
| 17 | 61460070011 | Болт | Нет на складе | ||
| 18 | 61500010100 | Сальник коленвала задний | Нет на складе | ||
| 19 | 90003989288 | Пробка чашеобразная 65/14 N5564 | Нет на складе | ||
| 20 | 90003989289 | Пробка чашеобразная 40/12 МSN5564 | Нет на складе | ||
| 21 | 90003982915 | Пробка чашеобразная 45/12 N5564 | Нет на складе | ||
| 22 | 612600070097 | Масляная трубка-отвод | Нет на складе | ||
| 23 | 188250083 | Шайба | Нет на складе | ||
| 24 | 90003862428 | Шпилька под угольник М8х25 DIN912 | Нет на складе | ||
| 25 | 614010217 | Болт | Нет на складе | ||
| 26 | 81400010032 | Уплотнительная шайба | Нет на складе | ||
| 27 | 90003962050 | Пробка М30х1,5 D00908 | Нет на складе | ||
| 28 | 90003098086 | Кольцо уплотнительное | Нет на складе | ||
| 29 | 90003802493 | Болт М8х110 DIN933 | Нет на складе | ||
| 30 | 614010114 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
