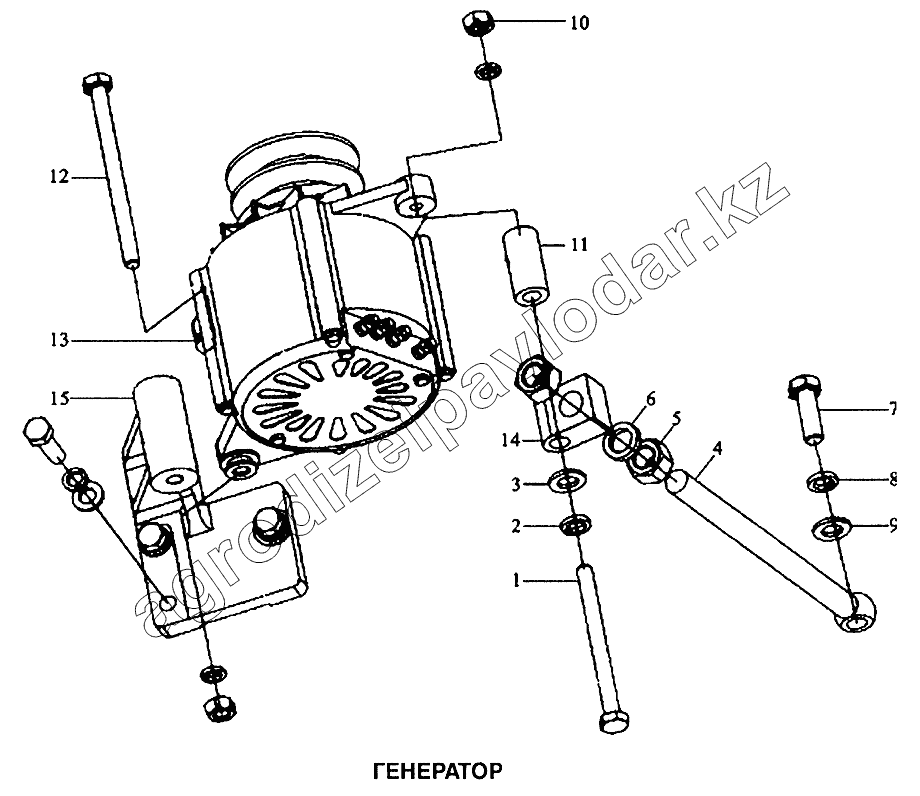

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Генератор
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150В10110 | Болт с шестигранной головкой М10х110 | Нет на складе | ||
| 2 | Q40110 | Шайба | Нет на складе | ||
| 3 | Q40310 | Шайба | Нет на складе | ||
| 4 | В3010-3701031 | Регулировочный винт | Нет на складе | ||
| 5 | Q340В16 | Гайка | Нет на складе | ||
| 6 | Q40316 | Шайба пружинная | Нет на складе | ||
| 7 | Q150В1235 | Болт с шестигранной головкой М12х35 | Нет на складе | ||
| 8 | Q40110 | Шайба | Нет на складе | ||
| 9 | Q40310 | Шайба | Нет на складе | ||
| 10 | Q340В10 | Гайка М10 | Нет на складе | ||
| 11 | М3400-3701051 | Блок | Нет на складе | ||
| 12 | Q150В10130 | Болт с шестигранной головкой М10х130 | Нет на складе | ||
| 13 | А3008-3701100 | Генератор | Нет на складе | ||
| 14 | G0206-3701032 | Крейцкопф | Нет на складе | ||
| 15 | М3400-3701002А | Кронштейн | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
