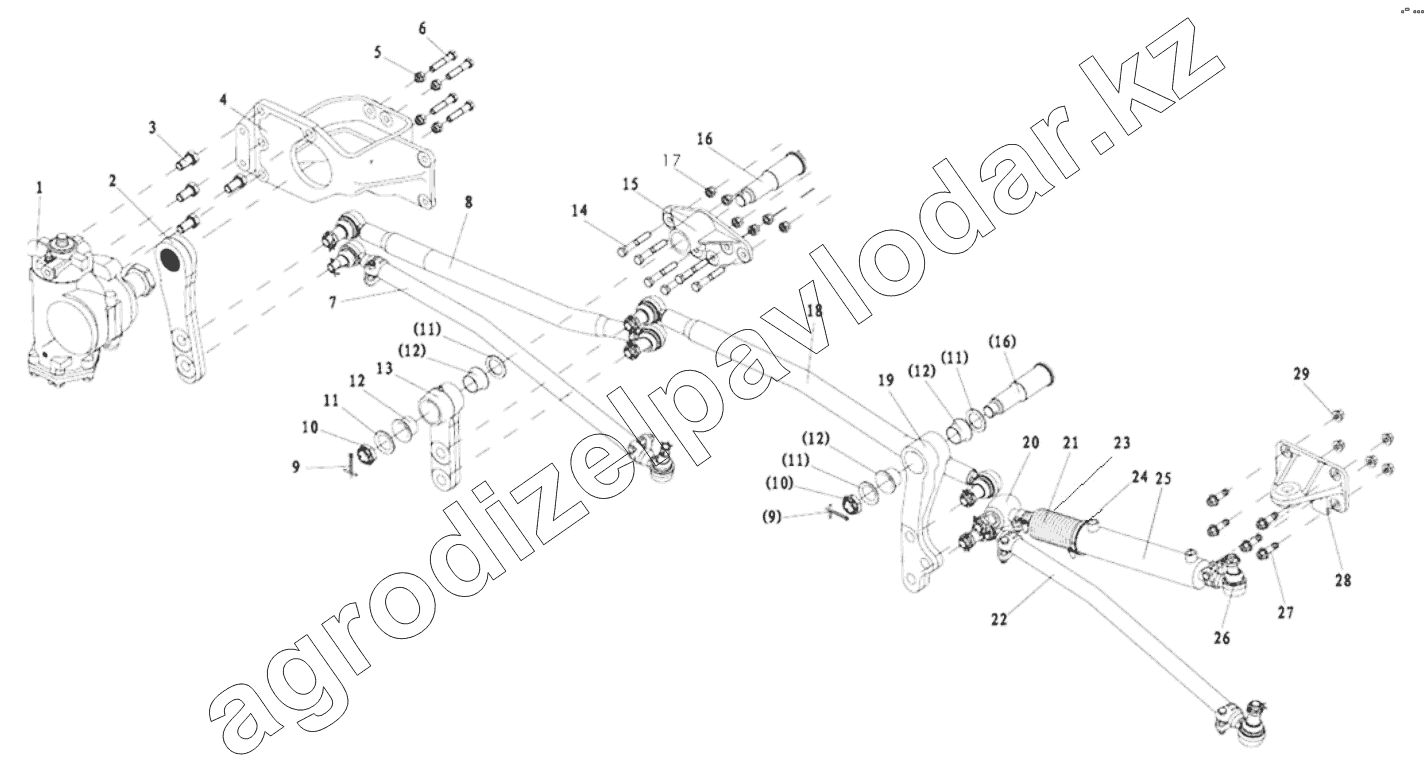

Каталог запасных частей к технике: Shaanxi Shacman SX5318GJBDT386TL. STEERING TRANSMISSION DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
06.38070.2102
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
11
11
12
12
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 06.38070.2102 | 06.38070.2102 | Screw oleagin | Нет на складе | ||
| 1 | DZ9114470075 | Steering gear | Нет на складе | ||
| 2 | DZ93319470001 | Pitmanarm | Нет на складе | ||
| 3 | Q151B2040TF2 | Болт | Нет на складе | ||
| 4 | DZ95319470011 | Bracket | Нет на складе | ||
| 5 | 190003888458 | Гайка | Нет на складе | ||
| 6 | Q151B1470TF2 | Hexscrew | Нет на складе | ||
| 6 | Q151B14150TF2 | Hexscrew | Нет на складе | ||
| 7 | DZ9100430011 | Тяга | Нет на складе | ||
| 8 | DZ9118430026 | Drag link | Нет на складе | ||
| 9 | Q5006356 | Шплинт | Нет на складе | ||
| 10 | 81.90610.0031 | Гайка | Нет на складе | ||
| 11 | 81.90713.0837 | Washer | Нет на складе | ||
| 12 | 81.93001.0319 | Sleeve | Нет на складе | ||
| 13 | DZ95319430005 | Middle pitmanarm | Нет на складе | ||
| 14 | Q151B1445 | Болт | Нет на складе | ||
| 15 | DZ9118470602 | Middle pitmanarm bracket | Нет на складе | ||
| 16 | DZ9118470605 | Pinspindle | Нет на складе | ||
| 17 | 190003888620 | Self-locking nuts | Нет на складе | ||
| 18 | DZ95319430001 | Drag link | Нет на складе | ||
| 19 | DZ95319430008 | Pitmanarm | Нет на складе | ||
| 20 | DZ95319470003 | Ball joint | Нет на складе | ||
| 21 | DZ93319430001 | Hydraulic cylinder jacket | Нет на складе | ||
| 22 | DZ9118430021 | Drag link | Нет на складе | ||
| 23 | Q67545 | Clip | Нет на складе | ||
| 24 | Q67590 | Clip | Нет на складе | ||
| 25 | DZ95319470001 | Гидроцилиндр | Нет на складе | ||
| 26 | 81.95301.6225 | Палец шариковый | Нет на складе | ||
| 27 | Q1811445TF2 | Hex screw | Нет на складе | ||
| 28 | DZ9118470606 | Bracket | Нет на складе | ||
| 29 | 190003888620 | Self-locking nuts | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
