Каталог запасных частей к технике: Shaanxi Shacman SX5318GJBDT386TL. SPARE WHEEL HOLDER
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
16
16
17
18
19
20
20
20
20
20
20
20
20
21

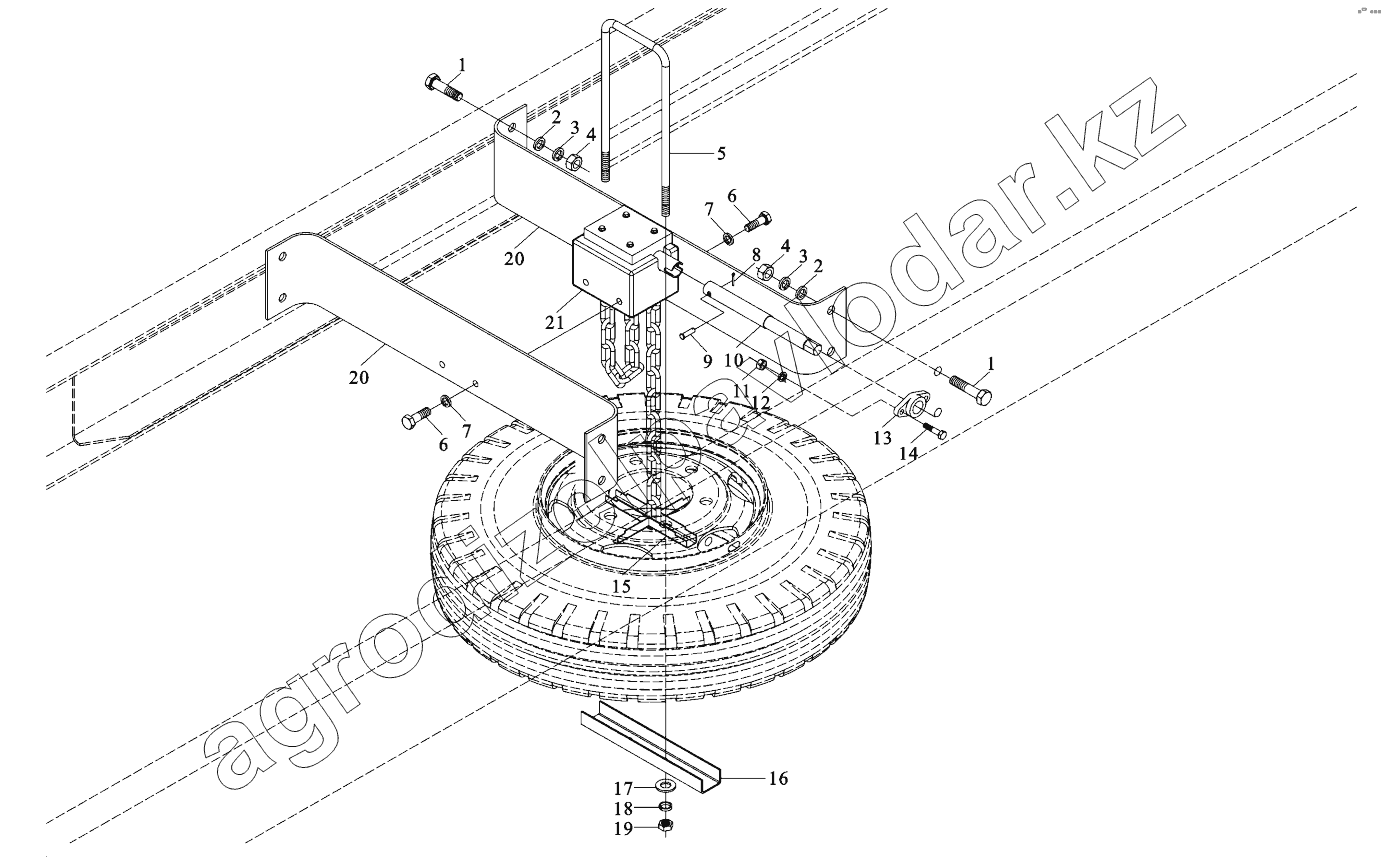

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q150B1648 | Hex screw | Нет на складе | ||
| 2 | Q40116 | Шайба | Нет на складе | ||
| 3 | Q40316 | Шайба пружинная | Нет на складе | ||
| 4 | Q340B16 | Nut | Нет на складе | ||
| 5 | 2190EB-3105055 | Screw | Нет на складе | ||
| 6 | Q150B1225 | Hex.screw | Нет на складе | ||
| 7 | Q40312 | Шайба пружинная | Нет на складе | ||
| 8 | Q5003214 | Шплинт | Нет на складе | ||
| 9 | Q5100845 | Палец | Нет на складе | ||
| 10 | 1380A-3105012 | Shake rod | Нет на складе | ||
| 11 | Q340B08 | Гайка | Нет на складе | ||
| 12 | Q40308 | Шайба пружинная | Нет на складе | ||
| 13 | DZ9100862001 | Фиксатор рычага | Нет на складе | ||
| 14 | Q150B0840 | Болт | Нет на складе | ||
| 15 | 1380A-3105020 | Bracket | Нет на складе | ||
| 16 | 1380A-3105054 | Support member | Нет на складе | ||
| 16 | DZ91259860102 | Support member | Нет на складе | ||
| 17 | Q40114 | Шайба | Нет на складе | ||
| 18 | Q40314 | Шайба пружинная | Нет на складе | ||
| 19 | Q341B14 | Locking Nut | Нет на складе | ||
| 20 | DZ9112860081 | Поперечина | Нет на складе | ||
| 20 | DZ91189860080 | Cross member | Нет на складе | ||
| 20 | DZ91189860085 | Cross member | Нет на складе | ||
| 20 | DZ91189860084 | Cross member | Нет на складе | ||
| 21 | DZ9100862040 | Spare wheel holder body | Нет на складе |
