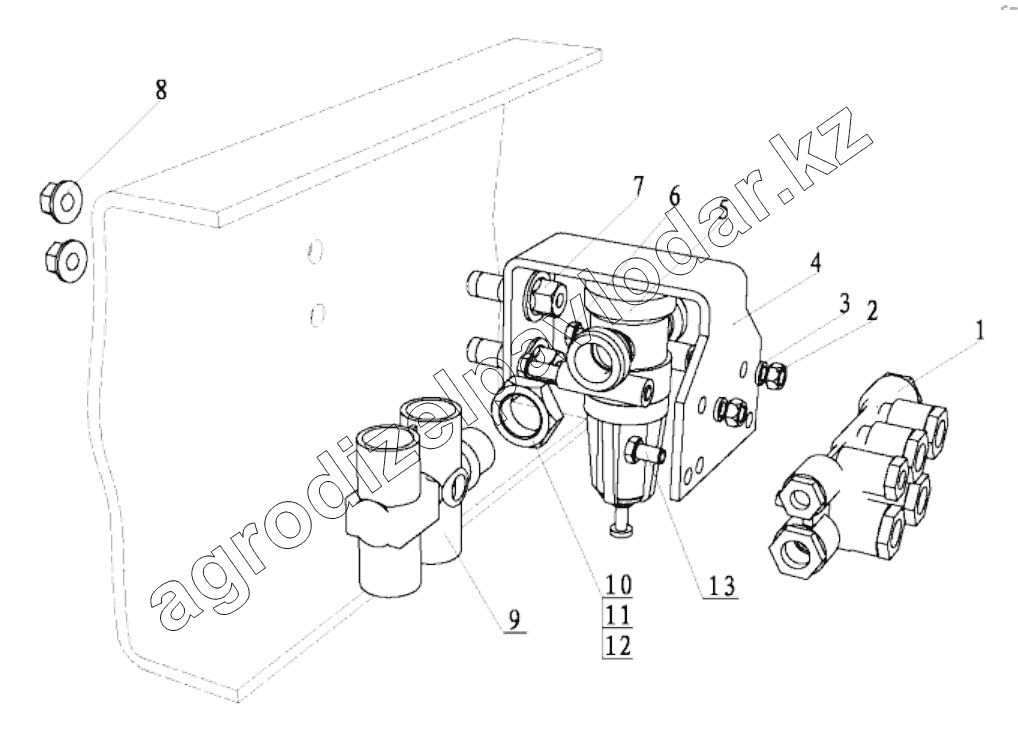

Каталог запасных частей к технике: Shaanxi Shacman SX5318GJBDT386TL. DISTRIBUTION FITTING ASSEMBLE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95189362002 | Fitting assemble for assistant use | Нет на складе | ||
| 2 | Q340B08 | Гайка | Нет на складе | ||
| 3 | Q40308 | Шайба пружинная | Нет на складе | ||
| 4 | DZ95189362702 | Bracket | Нет на складе | ||
| 5 | 81.52101.6269 | Pressure limited | Нет на складе | ||
| 6 | Q150B0870 | Hex bolt | Нет на складе | ||
| 7 | Q1811445TF2 | Hex screw | Нет на складе | ||
| 8 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 9 | DZ9100360320 | Fitting | Нет на складе | ||
| 10 | 190003559547 | Гайка | Нет на складе | ||
| 11 | 199100360319 | Коническое кольцо | Нет на складе | ||
| 12 | 168000250092 | Шайба уплотнительная | Нет на складе | ||
| 13 | Q150B0814TF2 | Hex.screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
