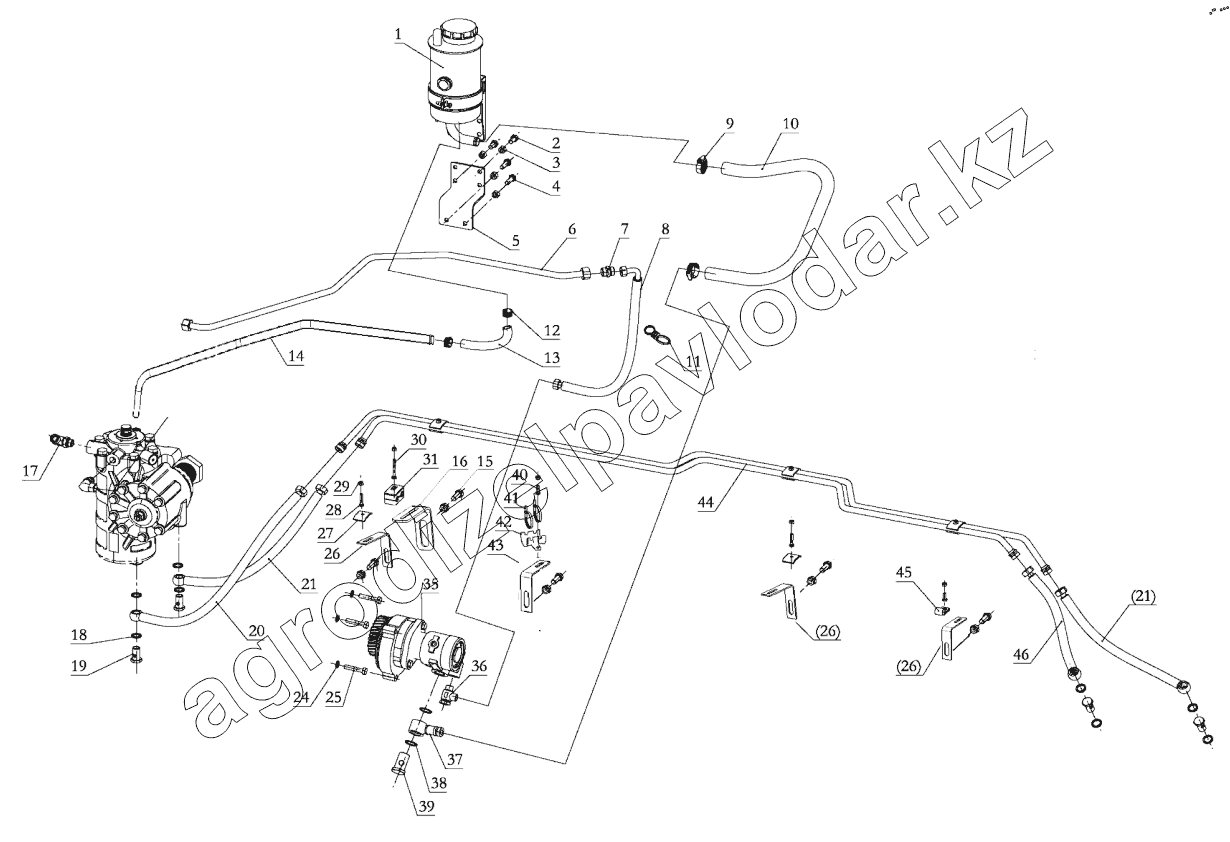

Каталог запасных частей к технике: Shaanxi Shacman SX5315GJB5V326C (X3000). STEERING HYDRAULIC DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
24
25
26
26
26
27
28
29
30
31
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95319470087 | Oil container assembly | Нет на складе | ||
| 2 | Q150B1020T1F3 | Hex screw | Нет на складе | ||
| 3 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 4 | Q150B1030T1F3 | Hex screw | Нет на складе | ||
| 5 | DZ95189470023 | Bracket | Нет на складе | ||
| 6 | DZ97189470187 | Delivery line | Нет на складе | ||
| 7 | DZ98259470043 | Joint | Нет на складе | ||
| 8 | DZ9100470106 | High pressure hose | Нет на складе | ||
| 9 | 190003989301 | Clip | Нет на складе | ||
| 10 | DZ97189470153 | Rubber hose | Нет на складе | ||
| 11 | DZ93189777164 | Two way tie with isolating clip | Нет на складе | ||
| 12 | 190003989336 | Clip | Нет на складе | ||
| 13 | DZ95189470012 | Rubber hose | Нет на складе | ||
| 14 | DZ97189470189 | Delivery line | Нет на складе | ||
| 15 | Q150B0616 | Болт | Нет на складе | ||
| 16 | DZ96259470029 | Bracket | Нет на складе | ||
| 17 | DZ91259470714 | Screwing | Нет на складе | ||
| 18 | DZ91189470114 | Seal-washer | Нет на складе | ||
| 19 | 190003962632 | Болт | Нет на складе | ||
| 20 | DZ93259470052 | Pipe | Нет на складе | ||
| 21 | DZ93259470051 | Pipe | Нет на складе | ||
| 22 | Q150B0830T1F3 | Hex bolt | Нет на складе | ||
| 23 | Q33208T2F3 | Hex nut | Нет на складе | ||
| 24 | Q40010 | Шайба | Нет на складе | ||
| 25 | Q150B1050 | Hex.screw | Нет на складе | ||
| 26 | DZ9118470031 | Bracket | Нет на складе | ||
| 27 | 118800730187 | Pipe clamp | Нет на складе | ||
| 28 | Q150B0630 | Болт | Нет на складе | ||
| 29 | Q33206 | Шайба стопорная | Нет на складе | ||
| 30 | Q150B0650 | Hex screw | Нет на складе | ||
| 31 | DZ97319470250 | Pipe clamp | Нет на складе | ||
| 32 | Q151C1230T1F3 | Hex bolt | Нет на складе | ||
| 33 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 34 | DZ97319470008 | Bracket | Нет на складе | ||
| 35 | DZ97319470117 | Hydraulic pump | Нет на складе | ||
| 36 | DZ96189470110 | Nozzle | Нет на складе | ||
| 37 | DZ96189470115 | Screwing | Нет на складе | ||
| 38 | 190003098031 | Шайба уплотнительная | Нет на складе | ||
| 39 | 190003962651 | Болт | Нет на складе | ||
| 40 | Q150B0620 | Hex.screw | Нет на складе | ||
| 41 | DZ97189361000 | Plastic fastening tape | Нет на складе | ||
| 42 | DZ97189470932 | Bracket | Нет на складе | ||
| 43 | DZ96319470092 | Bracket | Нет на складе | ||
| 44 | DZ97319470139 | Delivery line | Нет на складе | ||
| 45 | 199000360408 | Clip | Нет на складе | ||
| 46 | DZ93259470050 | Pipe | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
