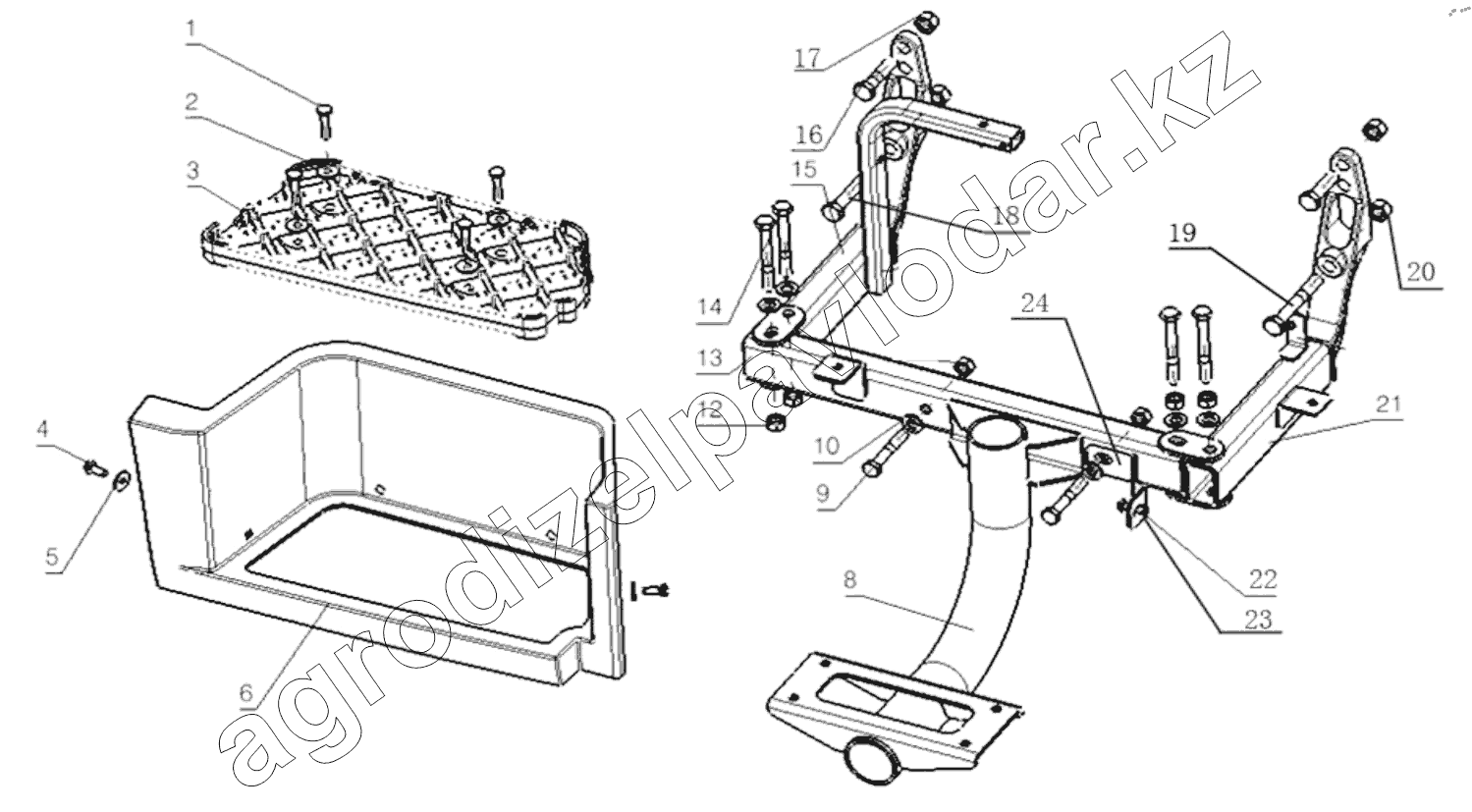

Каталог запасных частей к технике: Shaanxi Shacman SX5315GJB5V326C (X3000). RIGHT FOOT PANEL
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
8
9
10
12
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | Q2140835F60 | Cross groove pan head screw | Нет на складе | ||
| 2 | Q40208F60 | Large washer | Нет на складе | ||
| 3 | DZ14251240054 | First-level pedal (right) | Нет на складе | ||
| 4 | Q2140820F60 | Cross groove pan head screw | Нет на складе | ||
| 5 | Q40208F60 | Large washer | Нет на складе | ||
| 6 | DZ14251240056 | Right step | Нет на складе | ||
| 8 | DZ14251247200 | Ladder right sealing bracket | Нет на складе | ||
| 9 | Q151C1270T1F3 | Hex head bolts-fine pitch | Нет на складе | ||
| 10 | Q401B12 | Washer | Нет на складе | ||
| 12 | Q341C12T2F3 | I-type hexagon nut | Нет на складе | ||
| 14 | Q151C12100T1F3 | Hex head bolts-fine pitch | Нет на складе | ||
| 15 | DZ14251244200 | Bracket assembly left | Нет на складе | ||
| 16 | Q1811450T1F3 | Hex bolt | Нет на складе | ||
| 17 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 18 | Q11814100T1F3 | Hex bolt | Нет на складе | ||
| 19 | Q18141495TF3 | Hex bolt | Нет на складе | ||
| 20 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 21 | DZ14251241200 | Step right bracket welding assembly one | Нет на складе | ||
| 22 | Q150B0825T1F3 | Hex bolt | Нет на складе | ||
| 23 | Q401B08 | Washer | Нет на складе | ||
| 24 | DZ14251240094 | Front support | Нет на складе |
