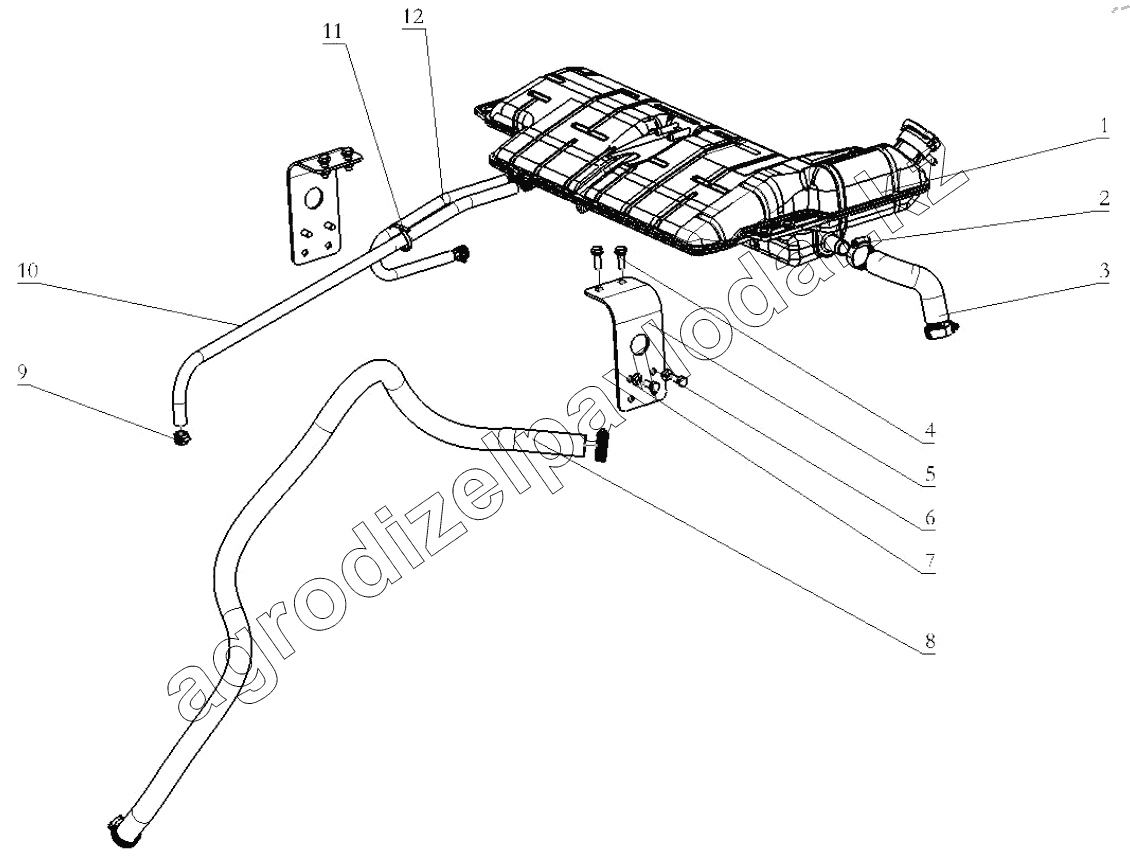

Каталог запасных частей к технике: Shaanxi Shacman SX5315GJB5V326C (X3000). EXPANSION BOX SYSTEM
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ97259533030 | Expansion box assembly | Нет на складе | ||
| 2 | 190003989301 | Clip | Нет на складе | ||
| 3 | DZ97259535061 | Hose | Нет на складе | ||
| 4 | Q140B0825T1F60 | Hex screw assembly | Нет на складе | ||
| 5 | DZ97259538197 | Expansion box bracket | Нет на складе | ||
| 6 | Q150B0818 | Болт | Нет на складе | ||
| 7 | Q401B08 | Washer | Нет на складе | ||
| 8 | 199114360130 | Hose | Нет на складе | ||
| 9 | 190003989300 | Хомут | Нет на складе | ||
| 10 | DZ95259535203 | Hose | Нет на складе | ||
| 11 | 190003171356 | Лента крепления | Нет на складе | ||
| 12 | DZ97259535092 | Hose | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
