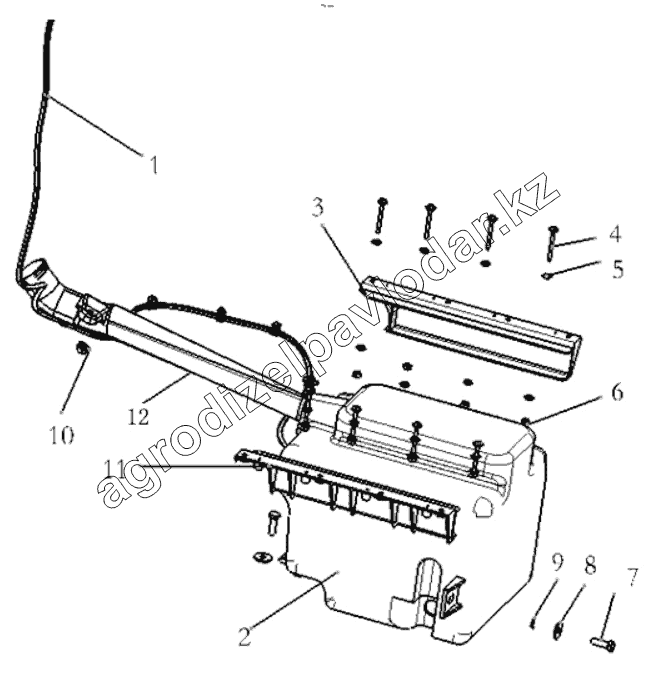

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. WATER CONTAINER
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ15221740040 | Hose | Нет на складе | ||
| 2 | DZ15221743021 | Water container | Нет на складе | ||
| 2 | DZ15221744021 | Water container | Нет на складе | ||
| 3 | DZ15221740032 | Water Container Right Bracket | Нет на складе | ||
| 4 | Q2140445 | Cross Recess Head Screw | Нет на складе | ||
| 5 | Q401B04 | Flat washer | Нет на складе | ||
| 6 | Q340B04 | 1 type hexagon nut | Нет на складе | ||
| 7 | Q150B0820 | Болт | Нет на складе | ||
| 8 | Q402B08 | Hex bolt | Нет на складе | ||
| 9 | Q40308 | Шайба пружинная | Нет на складе | ||
| 10 | DZ15221740031 | Water Container Left Bracket | Нет на складе | ||
| 11 | Q32006 | Hex Nut | Нет на складе | ||
| 12 | DZ15221740030 | Water Container In-hose | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
