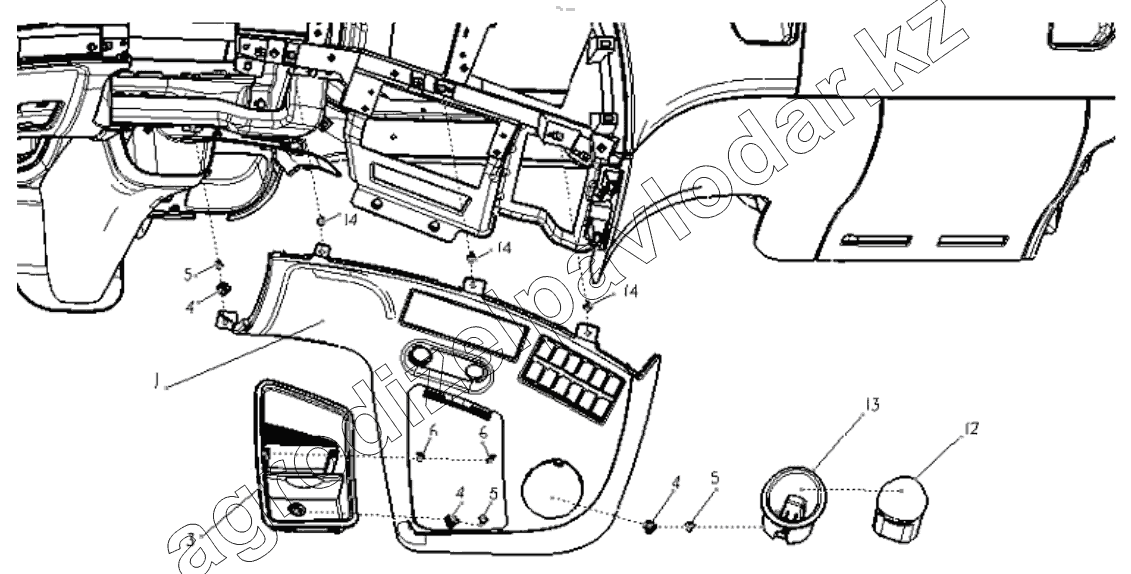

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. SECOND DASHBOARD ASSY
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
3
4
4
4
5
5
5
6
6
12
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ15221160121 | Second IP panel | Нет на складе | ||
| 3 | DZ15221160123 | Bill box assy | Нет на складе | ||
| 4 | Q398B04 | Plastic nut | Нет на складе | ||
| 5 | Q2710616 | Pan bolt C self tapping screw | Нет на складе | ||
| 6 | Q5280310 | Стопор | Нет на складе | ||
| 10 | Q1400820 | Hexagonal boltr and flat washer molectron | Нет на складе | ||
| 12 | DZ15221160127 | Ashtray assy | Нет на складе | ||
| 13 | DZ15221160128 | Ash pan seat | Нет на складе | ||
| 14 | Q270616 | Hexagonal flange side self tapping screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
