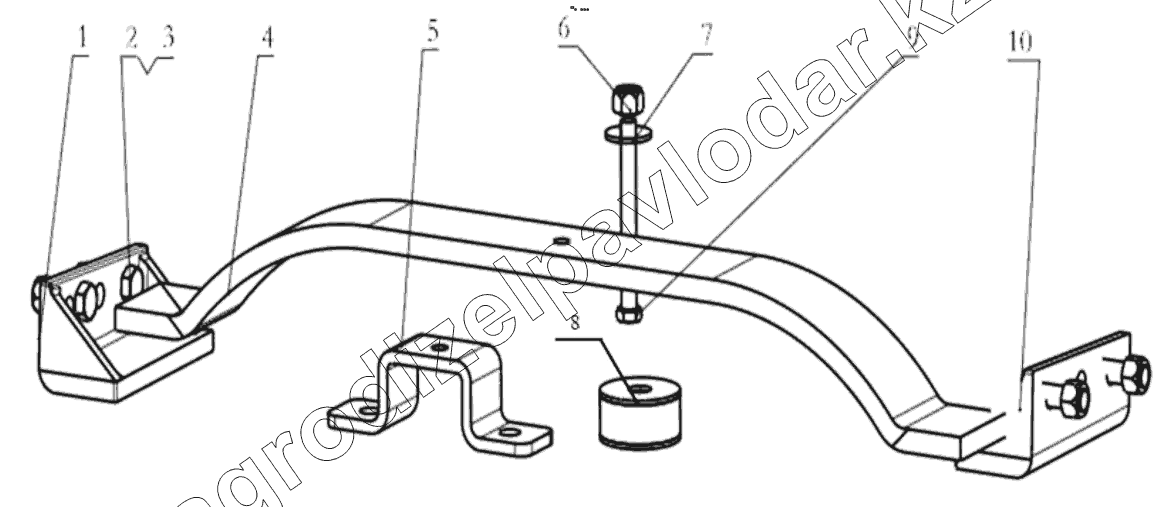

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. GEAR BOX SUPPORT
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ96259590014 | Left bracket | Нет на складе | ||
| 2 | Q150B1445 | Болт | Нет на складе | ||
| 3 | Q33214 | Гайка | Нет на складе | ||
| 4 | DZ96259590013 | Cross member assy | Нет на складе | ||
| 5 | DZ96259590012 | Support bracket | Нет на складе | ||
| 6 | Q33212 | Гайка | Нет на складе | ||
| 7 | Q40212 | Washer | Нет на складе | ||
| 8 | DZ96259590011 | Cross member assy | Нет на складе | ||
| 9 | Q150B12180 | Hex lock scre | Нет на складе | ||
| 10 | DZ96259590015 | Right bracket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
