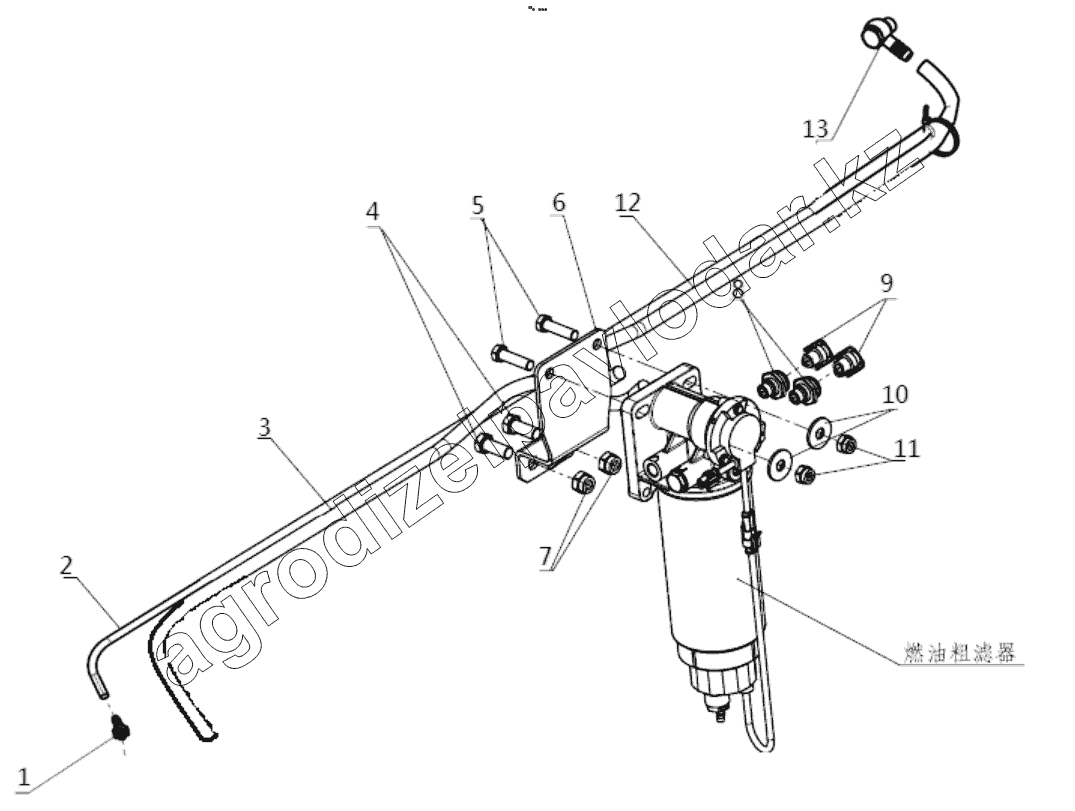

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. FUEL LINE AND JOINT
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
8
9
9
10
11
12
12
12
12
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ97189550604 | Hose connection | Нет на складе | ||
| 1 | DZ97189550611 | Hose connection | Нет на складе | ||
| 2 | DZ91189557000 | Pipe | Нет на складе | ||
| 2 | DZ9100360784 | Pipe | Нет на складе | ||
| 2 | 190003179784 | Plastic pipe | Нет на складе | ||
| 2 | DZ91189556003 | Pipe | Нет на складе | ||
| 2 | DZ91189556002 | Pipe | Нет на складе | ||
| 2 | DZ91189556001 | Pipe | Нет на складе | ||
| 3 | DZ91189557000 | Pipe | Нет на складе | ||
| 3 | DZ9100360784 | Pipe | Нет на складе | ||
| 3 | 190003179784 | Plastic pipe | Нет на складе | ||
| 3 | DZ91189556003 | Pipe | Нет на складе | ||
| 3 | DZ91189556002 | Pipe | Нет на складе | ||
| 3 | DZ91189556001 | Pipe | Нет на складе | ||
| 4 | Q151B1440T1F3 | Hex head bolts-fine pitch | Нет на складе | ||
| 5 | Q151C1245T1F3 | Hex screw | Нет на складе | ||
| 6 | DZ95189550132 | Bracket assembly | Нет на складе | ||
| 7 | 190003888458 | Гайка | Нет на складе | ||
| 8 | DZ97189550604 | Hose connection | Нет на складе | ||
| 8 | DZ97189550602 | Hose connection | Нет на складе | ||
| 9 | DZ97189550607 | Transition joint | Нет на складе | ||
| 9 | DZ97189550605 | Transition joint | Нет на складе | ||
| 10 | Q401B12 | Washer | Нет на складе | ||
| 11 | 190003888457 | Гайка самоблокировочная | Нет на складе | ||
| 12 | DZ91189557000 | Pipe | Нет на складе | ||
| 12 | DZ9100360784 | Pipe | Нет на складе | ||
| 12 | 190003179784 | Plastic pipe | Нет на складе | ||
| 12 | DZ91189556003 | Pipe | Нет на складе | ||
| 12 | DZ91189556002 | Pipe | Нет на складе | ||
| 12 | DZ91189556001 | Pipe | Нет на складе | ||
| 13 | DZ9114550233 | Hose joint | Нет на складе | ||
| 13 | 199014230017 | Hose connection | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
