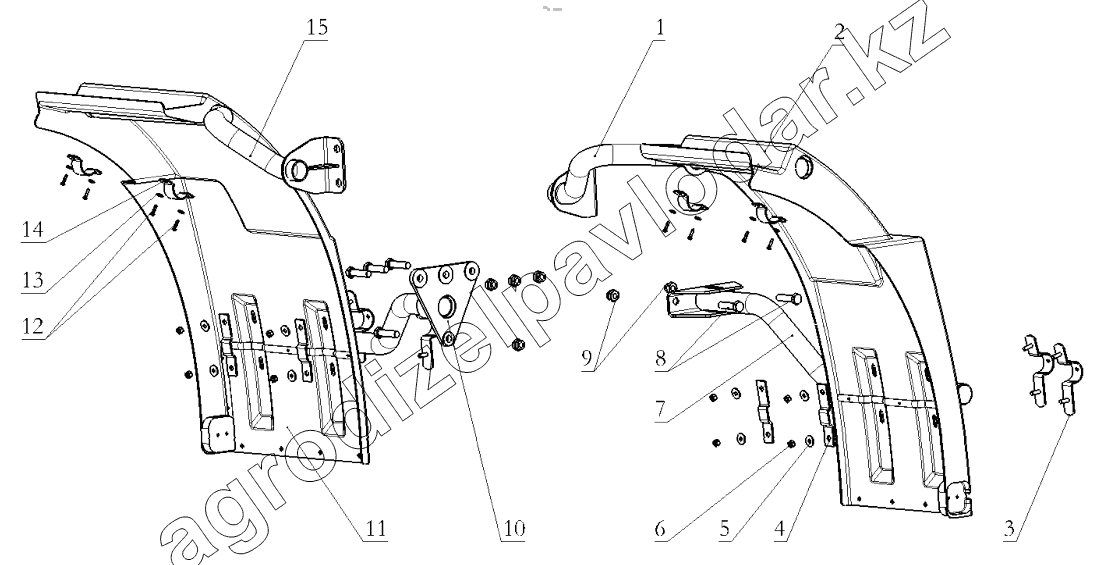

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. FENDER DC15221232234
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ15221231310 | Front bracket assembly left | Нет на складе | ||
| 2 | DZ15221232501 | Mudguards left rear | Нет на складе | ||
| 3 | 81.61243.5268 | Болт-хомут | Нет на складе | ||
| 4 | 81.61243.0091 | Пластина соединения | Нет на складе | ||
| 5 | Q402B08 | Hex bolt | Нет на складе | ||
| 6 | Q33208T2F3 | Hex nut | Нет на складе | ||
| 7 | DZ15221230470 | Bracket assembly left | Нет на складе | ||
| 8 | Q1811445TF3 | Hex Flange Face Bearing Bolts-Fine | Нет на складе | ||
| 9 | 06.11251.2005 | Гайка М14х1,5-10-МАN183-В1 | Нет на складе | ||
| 10 | DZ15221231820 | Bracket assembly right | Нет на складе | ||
| 11 | DZ15221232502 | Mudguards right rear | Нет на складе | ||
| 12 | Q2610520 | Grooved hex collar bolt | Нет на складе | ||
| 13 | Q402B05 | Washe | Нет на складе | ||
| 14 | 81.97445.0208 | Хомут | Нет на складе | ||
| 15 | DZ15221231300 | Front bracket assembly right | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
