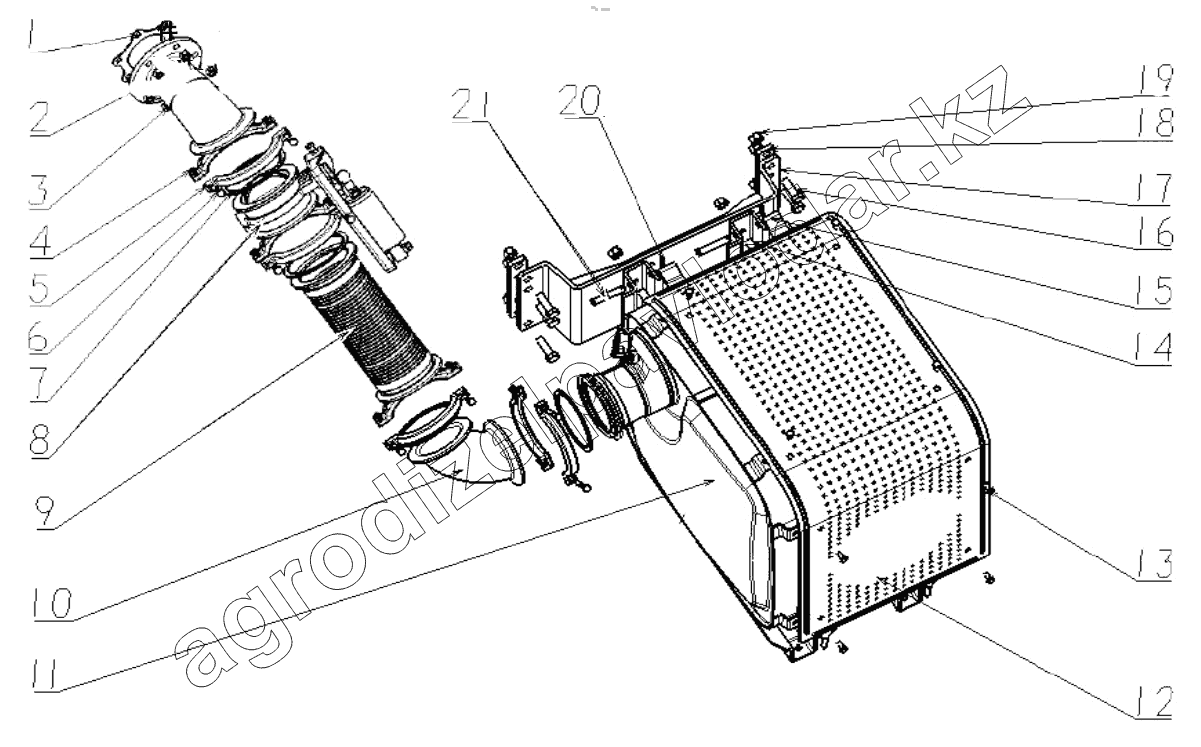

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. EXHAUSTING SYSTEM
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ91259540016 | Gasket | Нет на складе | ||
| 2 | DZ96259540305 | Exhaust pipe assembly | Нет на складе | ||
| 3 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 4 | Q33208T2F3 | Hex nut | Нет на складе | ||
| 5 | DZ95259540004 | Clip | Нет на складе | ||
| 6 | Q150B0845T1F3 | Hex screw | Нет на складе | ||
| 7 | DZ95259540029 | Gasket | Нет на складе | ||
| 8 | DZ91189180002 | Valve | Нет на складе | ||
| 9 | DZ95259540008 | Hose | Нет на складе | ||
| 10 | DZ96259540306 | Exhaust pipe assembly | Нет на складе | ||
| 11 | DZ95259540579 | Sealing compositive scr box | Нет на складе | ||
| 12 | DZ95259540385 | heat insulation board | Нет на складе | ||
| 13 | Q150B0816 | Болт | Нет на складе | ||
| 14 | Q150B1440 | Hex bolt | Нет на складе | ||
| 15 | SZ954001107 | Front bracket assembly | Нет на складе | ||
| 16 | Q151B1445T1F3 | Hex screw | Нет на складе | ||
| 17 | SZ954001101 | EGP bracket assembly | Нет на складе | ||
| 18 | DZ9100760024 | Saucer | Нет на складе | ||
| 19 | 190003888458 | Гайка | Нет на складе | ||
| 20 | Q5004020 | Cotter pin | Нет на складе | ||
| 21 | Q5101265 | Pin shaft | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
