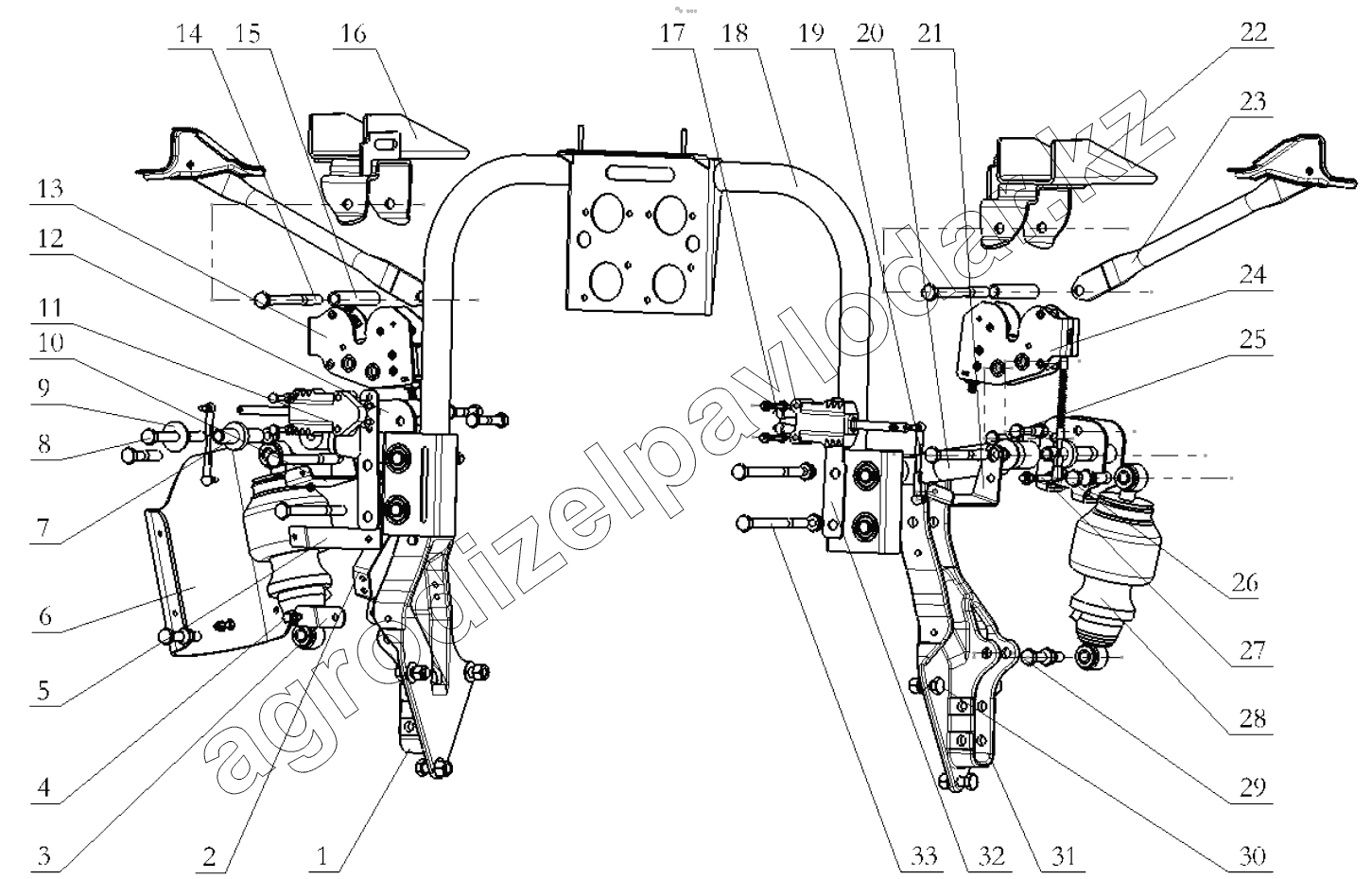

Каталог запасных частей к технике: Shaanxi Shacman SX5256GJBMR364. CAB LOCKING DEVICE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
1
1
1
1
2
3
3
4
5
5
6
6
6
7
8
9
10
10
11
11
11
12
12
13
14
15
16
16
16
16
16
16
16
17
18
18
18
18
18
18
18
18
18
19
19
20
20
21
21
23
24
25
26
27
28
28
28
28
29
30
31
31
31
31
31
32
32
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ15221443021 | Left cab support bracket | Нет на складе | ||
| 1 | DZ15221443051 | Left cab support bracket | Нет на складе | ||
| 1 | DZ15221443171 | Left cab support bracket | Нет на складе | ||
| 1 | DZ15221443121 | Left cab support bracket | Нет на складе | ||
| 1 | DZ15221443123 | Left cab support bracket | Нет на складе | ||
| 2 | DZ15221443041 | Adiabatic mantle plate 3 | Нет на складе | ||
| 3 | DZ15221443023 | Adiabatic mantle plate 2 | Нет на складе | ||
| 3 | DZ15221443082 | Adiabatic mantle plate 2 | Нет на складе | ||
| 4 | Q150B0825T1F3 | Hex bolt | Нет на складе | ||
| 5 | DZ15221443081 | Adiabatic mantle plate 1 | Нет на складе | ||
| 5 | DZ15221443027 | Adiabatic mantle plate 1 | Нет на складе | ||
| 6 | DZ15221443048 | Adiabatic mantle | Нет на складе | ||
| 6 | DZ15221443049 | Adiabatic mantle | Нет на складе | ||
| 6 | DZ15221442037 | Adiabatic mantle | Нет на складе | ||
| 7 | DZ15221443067 | Silent block | Нет на складе | ||
| 8 | Q151B14130 | Hex screw | Нет на складе | ||
| 9 | Q40114 | Шайба | Нет на складе | ||
| 10 | DZ15221443037 | Left height valve plate | Нет на складе | ||
| 10 | DZ15221443079 | Left height valve plate | Нет на складе | ||
| 11 | DZ15221440036 | Height valv | Нет на складе | ||
| 11 | DZ15221440037 | Height valve | Нет на складе | ||
| 11 | DZ13241440070 | Height valve | Нет на складе | ||
| 12 | DZ15221443030 | U-type plate | Нет на складе | ||
| 12 | DZ15221443035 | U-type plate | Нет на складе | ||
| 13 | DZ13241440090 | Cab lock | Нет на складе | ||
| 14 | Q151B14140 | Hex bolt | Нет на складе | ||
| 15 | DZ15221443064 | Silent block | Нет на складе | ||
| 16 | DZ15221443341 | Left lockpin bracket | Нет на складе | ||
| 16 | DZ15221443083 | Left lockpin bracket | Нет на складе | ||
| 16 | DZ15221443084 | Right lockpin bracket | Нет на складе | ||
| 16 | DZ15221443342 | Right lockpin bracket | Нет на складе | ||
| 16 | DZ15221443058 | Right lockpin bracket | Нет на складе | ||
| 16 | DZ15221443057 | Left lockpin bracket | Нет на складе | ||
| 16 | DZ15221443055 | Left lockpin bracket | Нет на складе | ||
| 17 | Q150B0850 | Hex bolt | Нет на складе | ||
| 18 | DZ15221443167 | Cross member assembly | Нет на складе | ||
| 18 | DZ15221443095 | Cross member assembly | Нет на складе | ||
| 18 | DZ15221443075 | Cross member assembly | Нет на складе | ||
| 18 | DZ15221443230 | Cross member assembly | Нет на складе | ||
| 18 | DZ15221443217 | Cross member assembly | Нет на складе | ||
| 18 | DZ15221443360 | Cross member assembly | Нет на складе | ||
| 18 | DZ15221443040 | Cross member assembly | Нет на складе | ||
| 18 | DZ15221443345 | Cross member assembly | Нет на складе | ||
| 18 | DZ15221443042 | Cross member assembly | Нет на складе | ||
| 19 | Z15221443046 | Adjusting rod | Нет на складе | ||
| 19 | DZ13241440046 | Adjustable pole assembly | Нет на складе | ||
| 20 | DZ15221443020 | Horizontal shock absorber | Нет на складе | ||
| 20 | DZ15221443120 | Horizontal shock absorber | Нет на складе | ||
| 21 | DZ15221443080 | Right height valve plate | Нет на складе | ||
| 21 | DZ15221443037 | Left height valve plate | Нет на складе | ||
| 23 | DZ15221442006 | Connecting bracket | Нет на складе | ||
| 24 | DZ13241440085 | Cab lock | Нет на складе | ||
| 25 | Q151C1265TF2 | Bolt – closely-pitched | Нет на складе | ||
| 26 | Q151B1470TF2 | Hexscrew | Нет на складе | ||
| 27 | Q150B1070 | Hex screw | Нет на складе | ||
| 28 | DZ13241440150 | Spring strut | Нет на складе | ||
| 28 | DZ15221440400 | Spring strut | Нет на складе | ||
| 28 | DZ15221440500 | Spring strut | Нет на складе | ||
| 28 | DZ14251440020 | Air spring | Нет на складе | ||
| 29 | Q151B1475 | Hex bolt | Нет на складе | ||
| 30 | Q151B1450T1F3 | Hex head bolt - fine teeth | Нет на складе | ||
| 31 | DZ15221443124 | Right cab support bracket | Нет на складе | ||
| 31 | DZ15221443122 | Right cab support bracket | Нет на складе | ||
| 31 | DZ15221443072 | Right cab support bracket | Нет на складе | ||
| 31 | DZ15221443051 | Left cab support bracket | Нет на складе | ||
| 31 | DZ15221443022 | Right cab support bracket | Нет на складе | ||
| 32 | DZ15221443291 | Left bracket of adjusting rod assembly | Нет на складе | ||
| 32 | DZ15221443292 | Right bracket of adjusting rod assembly | Нет на складе | ||
| 32 | DZ15221443078 | Height valve plate | Нет на складе | ||
| 32 | DZ15221443043 | Height valve plate | Нет на складе | ||
| 33 | Q151B14150TF2 | Hexscrew | Нет на складе | ||
| 34 | DZ14251440149 | Bellows | Нет на складе | ||
| 34 | DZ15221440156 | Bellows | Нет на складе | ||
| 34 | DZ15221440143 | Bellows | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
