Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. STEERING COLUMN ADJUSTABLE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

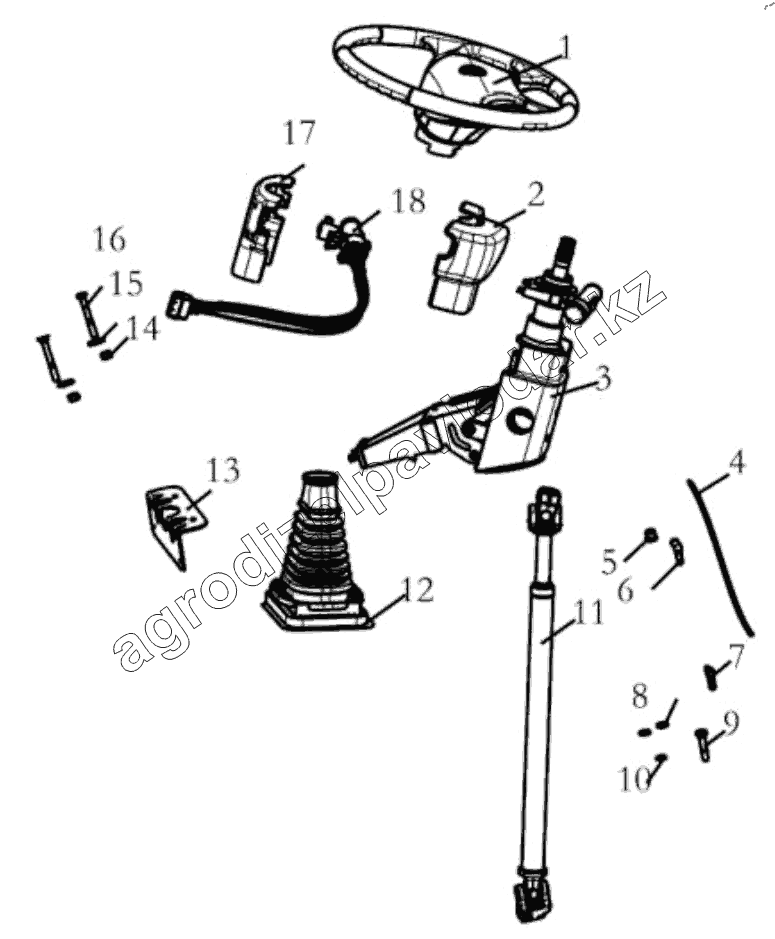

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 06.43839.0067 | 06.43839.0067 | Clip | Нет на складе | ||
| 1 | DZ97189460520 | Steering wheel | Нет на складе | ||
| 2 | DZ97189460516 | Steering column guard plate | Нет на складе | ||
| 3 | DZ97189460513 | Upper section assembly of steering column | Нет на складе | ||
| 4 | 190003179782 | Pipe | Нет на складе | ||
| 5 | 81.98181.6114 | Nut | Нет на складе | ||
| 6 | 81.98181.6110 | Connector | Нет на складе | ||
| 7 | DZ92189366084 | Right angle joint body | Нет на складе | ||
| 8 | Q40110T16F9 | Washer | Нет на складе | ||
| 9 | 81.90010.0065 | Bolt | Нет на складе | ||
| 10 | Q40206 | Шайба | Нет на складе | ||
| 11 | DZ95189460408 | Steering telescopic shaft assembly | Нет на складе | ||
| 12 | DZ97189460514 | Steering column dust cover | Нет на складе | ||
| 13 | DZ97189460538 | Steering column mounting bracket | Нет на складе | ||
| 14 | Q33210T2F3 | Hex nut | Нет на складе | ||
| 15 | 06.15013.0412 | Шайба 5х20х2 | Нет на складе | ||
| 16 | Q150B1075 | Болт | Нет на складе | ||
| 17 | DZ97189460517 | Steering column guard plate | Нет на складе | ||
| 18 | DZ97189460200 | Steering wheel lock assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
