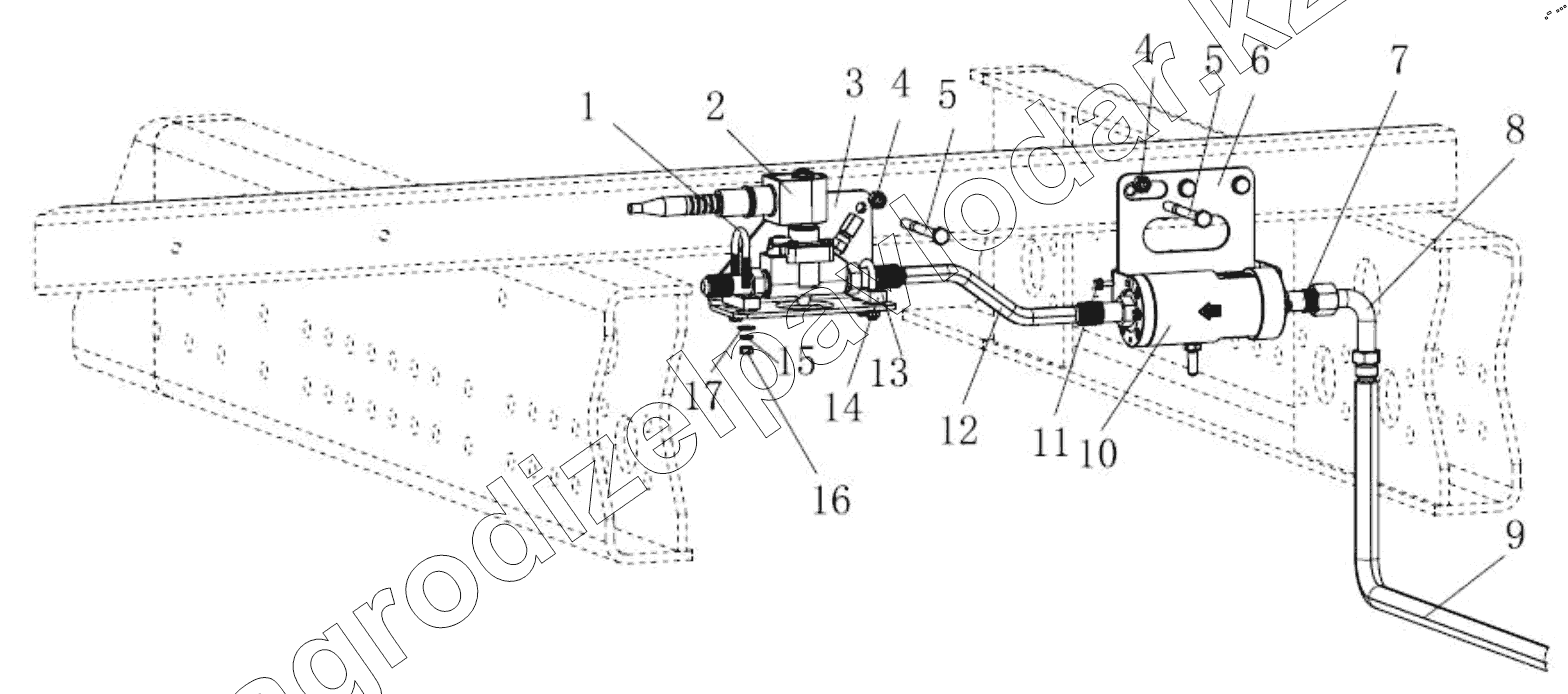

Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. LNG SYSTEM GAS PIPELINE
В этом разделе вы можете найти наглядные схемы устройств для вашей техники — по артикулу запчасти, марке или модели.
Схемы позволяют легко определить расположение нужной детали, узнать её артикул и подобрать подходящую запчасть для вашей сельскохозяйственной машины.
Как это работает:
- Введите артикул интересующей вас запчасти либо выберите марку или модель техники.
- Получите подробную схему устройства, где каждая деталь обозначена и подписана.
- Быстро определите нужную запчасть и оформите заказ.
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | ||
|---|---|---|---|---|---|
| 1 | DZ95259560127 | U-bolt | Нет на складе | ||
| 2 | SZ956000604 | The electromagnetic valve | Нет на складе | ||
| 3 | DZ95259561229 | Solenoid valve bracket | Нет на складе | ||
| 4 | Q340B08T2F3 | Type 1 hex nut | Нет на складе | ||
| 5 | Q150B0860 | Болт | Нет на складе | ||
| 6 | DZ93259560800 | Regulator bracket | Нет на складе | ||
| 7 | SZ956000608 | Gas connector | Нет на складе | ||
| 8 | SZ956000916 | Right-angle elbow | Нет на складе | ||
| 9 | DZ96259562555 | Natural gas gas hose-1600 | Нет на складе | ||
| 10 | DZ93259560131 | Regulator | Нет на складе | ||
| 11 | Q150B0412 | Hexagonal head bolt | Нет на складе | ||
| 12 | DZ96259560813 | Z-type connector | Нет на складе | ||
| 13 | SZ956000704 | Regulator plate | Нет на складе | ||
| 14 | SZ956000703 | Regulator valve pad | Нет на складе | ||
| 15 | Q40306 | Шайба | Нет на складе | ||
| 16 | Q340B06 | Nut | Нет на складе | ||
| 17 | Q40106 | Шайба 8х16х2-SТ-А3С | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
